Тройники Valtec из латуни для металлопластиковых труб

Главная→ Каталог продукции по Категориям→ VALTEC→ Системы металлополимерные→ Тройники

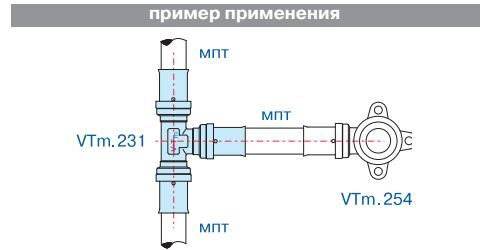

Тройник – специальный фитинг, предназначенный для соединения между собой трёх труб.

Тройники Valtec можно разделить на несколько видов:

  • Равнопроходные – данный тип фитингов позволяет соединять трубы с одинаковым диаметром.
  • Переходные – эти фитинги применяются для соединения труб с различными диаметрами.
  • Резьбовые – тройники оснащаются внутренней или наружной резьбой, соответствующей ГОСТам.

Корпус тройники выполнен из сантехнической латуни CW617N, уплотнительные кольца изготавливаются из EPDM, пресс-гильзы – из нержавеющей стали.

Тройники Valtec, соединяющиеся методом опрессовки, обеспечивают высокую пропускную способность, отличаются надёжностью соединений, прочностью и термостойкостью. Для монтажа применяются специальные инструменты с насадками типа «ТН».

Фото Наименование Артикул Цена
Фото Чертеж
Фото Тройник пресс VALTEC, d - 26 [Артикул: VTm.231.N.262626] Чертеж Тройник пресс VALTEC, d - 26 [Артикул: VTm.231.N.262626]
Тройник пресс VALTEC, d - 26 [Артикул: VTm.231.N.262626]
Подробнее 		VTm.231.N.262626 919 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
97 49 26 26 26 0,279

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 26, d1 - 32, d2 - 26 [Артикул: VTm.231.N.263226] Чертеж Тройник пресс VALTEC, d - 26, d1 - 32, d2 - 26 [Артикул: VTm.231.N.263226]
Тройник пресс VALTEC, d - 26, d1 - 32, d2 - 26 [Артикул: VTm.231.N.263226]
Подробнее 		VTm.231.N.263226 1 564 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
103 52 26 32 26 0,432

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 32, d1 - 16, d2 - 32 [Артикул: VTm.231.N.321632] Чертеж Тройник пресс VALTEC, d - 32, d1 - 16, d2 - 32 [Артикул: VTm.231.N.321632]
Тройник пресс VALTEC, d - 32, d1 - 16, d2 - 32 [Артикул: VTm.231.N.321632]
Подробнее 		VTm.231.N.321632 1 548 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
104 51 32 16 32 0,454

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 32, d1 - 20, d2 - 26 [Артикул: VTm.231.N.322026] Чертеж Тройник пресс VALTEC, d - 32, d1 - 20, d2 - 26 [Артикул: VTm.231.N.322026]
Тройник пресс VALTEC, d - 32, d1 - 20, d2 - 26 [Артикул: VTm.231.N.322026]
Подробнее 		VTm.231.N.322026 1 497 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
104 51 32 20 26 0,397

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 32, d1 - 20, d2 - 32 [Артикул: VTm.231.N.322032] Чертеж Тройник пресс VALTEC, d - 32, d1 - 20, d2 - 32 [Артикул: VTm.231.N.322032]
Тройник пресс VALTEC, d - 32, d1 - 20, d2 - 32 [Артикул: VTm.231.N.322032]
Подробнее 		VTm.231.N.322032 1 532 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
104 51 32 20 32 0,327

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 32, d1 - 26, d2 - 26 [Артикул: VTm.231.N.322626] Чертеж Тройник пресс VALTEC, d - 32, d1 - 26, d2 - 26 [Артикул: VTm.231.N.322626]
Тройник пресс VALTEC, d - 32, d1 - 26, d2 - 26 [Артикул: VTm.231.N.322626]
Подробнее 		VTm.231.N.322626 1 458 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
104 52 32 26 26 0,412

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 32, d1 - 26, d2 - 32 [Артикул: VTm.231.N.322632] Чертеж Тройник пресс VALTEC, d - 32, d1 - 26, d2 - 32 [Артикул: VTm.231.N.322632]
Тройник пресс VALTEC, d - 32, d1 - 26, d2 - 32 [Артикул: VTm.231.N.322632]
Подробнее 		VTm.231.N.322632 1 560 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
104 52 32 26 32 0,334

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 32, d1 - 32, d2 - 20 [Артикул: VTm.231.N.323220] Чертеж Тройник пресс VALTEC, d - 32, d1 - 32, d2 - 20 [Артикул: VTm.231.N.323220]
Тройник пресс VALTEC, d - 32, d1 - 32, d2 - 20 [Артикул: VTm.231.N.323220]
Подробнее 		VTm.231.N.323220 1 414 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
103 52 32 32 20 0,393

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 32, d1 - 32, d2 - 26 [Артикул: VTm.231.N.323226] Чертеж Тройник пресс VALTEC, d - 32, d1 - 32, d2 - 26 [Артикул: VTm.231.N.323226]
Тройник пресс VALTEC, d - 32, d1 - 32, d2 - 26 [Артикул: VTm.231.N.323226]
Подробнее 		VTm.231.N.323226 1 584 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
104 52 32 32 26 0,431

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC, d - 32 [Артикул: VTm.231.N.323232] Чертеж Тройник пресс VALTEC, d - 32 [Артикул: VTm.231.N.323232]
Тройник пресс VALTEC, d - 32 [Артикул: VTm.231.N.323232]
Подробнее 		VTm.231.N.323232 1 570 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 D3 Вес
мм мм мм мм мм кг/шт
112 56 32 32 32 0,446

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж

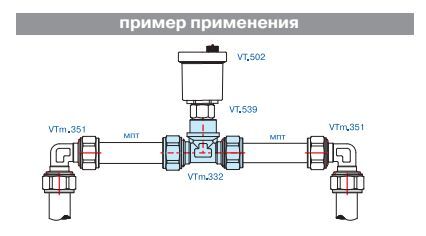

Фото Тройник пресс VALTEC с переходом на вн. р., d - 16, G - 1/2", d1 - 16 [Артикул: VTm.232.N.160416] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 16, G - 1/2", d1 - 16 [Артикул: VTm.232.N.160416]
Тройник пресс VALTEC с переходом на вн. р., d - 16, G - 1/2", d1 - 16 [Артикул: VTm.232.N.160416]
Подробнее 		VTm.232.N.160416 404 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
84 28 16 16 1/2" 0,120

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 20, G - 1/2", d1 - 20 [Артикул: VTm.232.N.200420] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 20, G - 1/2", d1 - 20 [Артикул: VTm.232.N.200420]
Тройник пресс VALTEC с переходом на вн. р., d - 20, G - 1/2", d1 - 20 [Артикул: VTm.232.N.200420]
Подробнее 		VTm.232.N.200420 558 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
88 29 20 20 1/2" 0,128

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 20, G - 3/4", d1 - 20 [Артикул: VTm.232.N.200520] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 20, G - 3/4", d1 - 20 [Артикул: VTm.232.N.200520]
Тройник пресс VALTEC с переходом на вн. р., d - 20, G - 3/4", d1 - 20 [Артикул: VTm.232.N.200520]
Подробнее 		VTm.232.N.200520 802 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
90 32 20 20 3/4" 0,158

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 1/2", d1 - 26 [Артикул: VTm.232.N.260426] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 1/2", d1 - 26 [Артикул: VTm.232.N.260426]
Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 1/2", d1 - 26 [Артикул: VTm.232.N.260426]
Подробнее 		VTm.232.N.260426 939 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
97 31 26 26 1/2" 0,208

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 3/4", d1 - 26 [Артикул: VTm.232.N.260526] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 3/4", d1 - 26 [Артикул: VTm.232.N.260526]
Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 3/4", d1 - 26 [Артикул: VTm.232.N.260526]
Подробнее 		VTm.232.N.260526 1 119 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
97 34 26 26 3/4" 0,222

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 1", d1 - 26 [Артикул: VTm.232.N.260626] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 1", d1 - 26 [Артикул: VTm.232.N.260626]
Тройник пресс VALTEC с переходом на вн. р., d - 26, G - 1", d1 - 26 [Артикул: VTm.232.N.260626]
Подробнее 		VTm.232.N.260626 1 199 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
98 37 26 26 1" 0,252

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 3/4", d1 - 32 [Артикул: VTm.232.N.320532] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 3/4", d1 - 32 [Артикул: VTm.232.N.320532]
Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 3/4", d1 - 32 [Артикул: VTm.232.N.320532]
Подробнее 		VTm.232.N.320532 1 319 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
104 39 32 32 3/4" 0,429

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 1", d1 - 2 [Артикул: VTm.232.N.320632] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 1", d1 - 2 [Артикул: VTm.232.N.320632]
Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 1", d1 - 2 [Артикул: VTm.232.N.320632]
Подробнее 		VTm.232.N.320632 1 424 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
104 39 32 32 1" 0,444

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 1 1/4", d1 - 32 [Артикул: VTm.232.N.320732] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 1 1/4", d1 - 32 [Артикул: VTm.232.N.320732]
Тройник пресс VALTEC с переходом на вн. р., d - 32, G - 1 1/4", d1 - 32 [Артикул: VTm.232.N.320732]
Подробнее 		VTm.232.N.320732 2 075 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
122 46 32 32 1 1/4" 0,480

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Тройник пресс VALTEC с переходом на вн. р., d - 40, G - 1", d1 - 40 [Артикул: VTm.232.N.400640] Чертеж Тройник пресс VALTEC с переходом на вн. р., d - 40, G - 1", d1 - 40 [Артикул: VTm.232.N.400640]
Тройник пресс VALTEC с переходом на вн. р., d - 40, G - 1", d1 - 40 [Артикул: VTm.232.N.400640]
Подробнее 		VTm.232.N.400640 2 562 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D1 D2 G Вес
мм мм мм мм   кг/шт
124 46 40 40 1" 0,564

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC

Смотрите также

Переходы на пластик
Соединительные Хомуты
Усиливающие Хомуты
© Inrusstrade.ru 1999-2025. «Инрусстрейд» Все права защищены. Полное или частичное копирование материалов сайта запрещено.
