Крестовины Valtec из латуни для металлопластиковых труб

Главная→ Каталог продукции по Категориям→ VALTEC→ Системы металлополимерные→ Крестовины

Крестовины Valtec изготавливаются из высококачественной латуни и предназначены для соединения четырёх труб из металлопластика или сшитого полиэтилена.

В модельный ряд крестовин входят как равнопроходные, так и переходные модели.

Могут использоваться для монтажа следующих систем:

  • водоснабжения;
  • отопления;
  • охлаждения.

Также они подходят для технических трубопроводов.

Как и другие элементы металлопластиковых трубопроводов Valtec, крестовины отличаются долговечностью, приятным внешним видом, что позволяет применять их при открытом монтаже трубопровода, простотой монтажа и экономичностью.

Фото Наименование Артикул Цена
Фото Чертеж
Фото Крестовина пресс VALTEC, d - 16, d1 - 16, d2 - 16, d3 - 16 [Артикул: VTm.241.N.161616] Чертеж Крестовина пресс VALTEC, d - 16, d1 - 16, d2 - 16, d3 - 16 [Артикул: VTm.241.N.161616]
Крестовина пресс VALTEC, d - 16, d1 - 16, d2 - 16, d3 - 16 [Артикул: VTm.241.N.161616]
Подробнее 		VTm.241.N.161616 754 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8
А В D1 D2 Вес
мм мм мм мм кг/шт
88 88 16 16 0,182

Скачать паспорт: Пресс-фитинги для VALTEC Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Крестовина пресс VALTEC, d - 20, d1 - 16, d2 - 20, d3 - 16 [Артикул: VTm.241.N.201620] Чертеж Крестовина пресс VALTEC, d - 20, d1 - 16, d2 - 20, d3 - 16 [Артикул: VTm.241.N.201620]
Крестовина пресс VALTEC, d - 20, d1 - 16, d2 - 20, d3 - 16 [Артикул: VTm.241.N.201620]
Подробнее 		VTm.241.N.201620 1 028 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8
А В D1 D2 Вес
мм мм мм мм кг/шт
88 92 16 20 0,219

Скачать паспорт: Пресс-фитинги для VALTEC Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Крестовина пресс VALTEC, d - 20, d1 - 20, d2 - 20, d3 - 20 [Артикул: VTm.241.N.202020] Чертеж Крестовина пресс VALTEC, d - 20, d1 - 20, d2 - 20, d3 - 20 [Артикул: VTm.241.N.202020]
Крестовина пресс VALTEC, d - 20, d1 - 20, d2 - 20, d3 - 20 [Артикул: VTm.241.N.202020]
Подробнее 		VTm.241.N.202020 1 353 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8
А В D1 D2 Вес
мм мм мм мм кг/шт
92 92 20 20 0,284

Скачать паспорт: Пресс-фитинги для VALTEC Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж

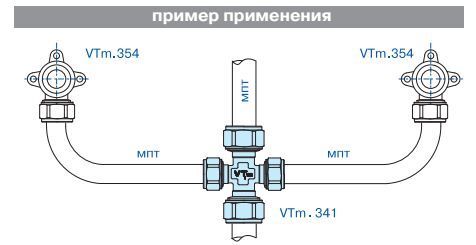

Фото Крестовина обжимная VALTEC, d - 16 [Артикул: VTm.341.N.161616] Чертеж Крестовина обжимная VALTEC, d - 16 [Артикул: VTm.341.N.161616]
Крестовина обжимная VALTEC, d - 16 [Артикул: VTm.341.N.161616]
Подробнее 		VTm.341.N.161616 984 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для присоединения металлополимерных (металлопластиковых) трубопроводов

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2,D4 D3 А Вес
мм мм мм мм кг/шт
16 16 16 71 0,234

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Крестовина обжимная VALTEC, d - 20, d1 - 16, d2 - 20, d3 - 16 [Артикул: VTm.341.N.201620] Чертеж Крестовина обжимная VALTEC, d - 20, d1 - 16, d2 - 20, d3 - 16 [Артикул: VTm.341.N.201620]
Крестовина обжимная VALTEC, d - 20, d1 - 16, d2 - 20, d3 - 16 [Артикул: VTm.341.N.201620]
Подробнее 		VTm.341.N.201620 1 397 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для присоединения металлополимерных (металлопластиковых) трубопроводов

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2,D4 D3 А Вес
мм мм мм мм кг/шт
20 16 20 77 0,330

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Крестовина обжимная VALTEC, d - 20 [Артикул: VTm.341.N.202020] Чертеж Крестовина обжимная VALTEC, d - 20 [Артикул: VTm.341.N.202020]
Крестовина обжимная VALTEC, d - 20 [Артикул: VTm.341.N.202020]
Подробнее 		VTm.341.N.202020 1 295 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для присоединения металлополимерных (металлопластиковых) трубопроводов

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2,D4 D3 А Вес
мм мм мм мм кг/шт
20 20 20 77 0,390

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Крестовина обжимная VALTEC, d - 26, d1 - 16, d2 - 26, d3 - 16 [Артикул: VTm.341.N.261626] Чертеж Крестовина обжимная VALTEC, d - 26, d1 - 16, d2 - 26, d3 - 16 [Артикул: VTm.341.N.261626]
Крестовина обжимная VALTEC, d - 26, d1 - 16, d2 - 26, d3 - 16 [Артикул: VTm.341.N.261626]
Подробнее 		VTm.341.N.261626 1 731 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для присоединения металлополимерных (металлопластиковых) трубопроводов

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2,D4 D3 А Вес
мм мм мм мм кг/шт
26 16 26 88 0,430

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Крестовина обжимная VALTEC, d - 26, d1 - 20, d2 - 26, d3 - 20 [Артикул: VTm.341.N.262026] Чертеж Крестовина обжимная VALTEC, d - 26, d1 - 20, d2 - 26, d3 - 20 [Артикул: VTm.341.N.262026]
Крестовина обжимная VALTEC, d - 26, d1 - 20, d2 - 26, d3 - 20 [Артикул: VTm.341.N.262026]
Подробнее 		VTm.341.N.262026 1 901 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для присоединения металлополимерных (металлопластиковых) трубопроводов

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2,D4 D3 А Вес
мм мм мм мм кг/шт
26 20 26 88 0,461

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
