Разъемные фитинги Valtec из латуни для металлопластиковых труб

Главная→ Каталог продукции по Категориям→ VALTEC→ Системы металлополимерные→ Разъемные фитинги

Разъёмными фитинги Valtec – соединительные элементы, применяющиеся при монтаже металлопластиковых трубопроводных систем.

В данную группу товаров включены следующие типы фитингов:

  • Прямые соединительные элементы с внутренней или наружной резьбой – резьба соответствует ГОСТам.
  • Прямые разъёмные фитинги.
  • Фитинги с переходом на резьбовое соединение посредством накидной гайки.

Все разъёмные соединения изготавливаются из высококачественной латуни. Могут оснащаться уплотнительным кольцом из EPDM.

Максимальное рабочее давление разъёмных фитингов 10 бар.

Фото Наименование Артикул Цена
Фото Чертеж

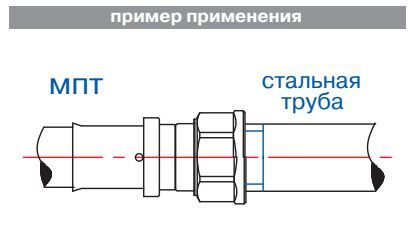

Фото Соединитель пресс VALTEC с переходом на вн. р., d - 16, G - 1/2" [Артикул: VTm.202.N.001604] Чертеж Соединитель пресс VALTEC с переходом на вн. р., d - 16, G - 1/2" [Артикул: VTm.202.N.001604]
Соединитель пресс VALTEC с переходом на вн. р., d - 16, G - 1/2" [Артикул: VTm.202.N.001604]
Подробнее 		VTm.202.N.001604 212 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
44 16 16 1/2" 0,055

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с переходом на вн. р., d - 16, G - 3/4" [Артикул: VTm.202.N.001605] Чертеж Соединитель пресс VALTEC с переходом на вн. р., d - 16, G - 3/4" [Артикул: VTm.202.N.001605]
Соединитель пресс VALTEC с переходом на вн. р., d - 16, G - 3/4" [Артикул: VTm.202.N.001605]
Подробнее 		VTm.202.N.001605 271 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
45 18 16 3/4" 0,072

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с переходом на вн. р., d - 20, G - 1/2" [Артикул: VTm.202.N.002004] Чертеж Соединитель пресс VALTEC с переходом на вн. р., d - 20, G - 1/2" [Артикул: VTm.202.N.002004]
Соединитель пресс VALTEC с переходом на вн. р., d - 20, G - 1/2" [Артикул: VTm.202.N.002004]
Подробнее 		VTm.202.N.002004 241 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
44 18 20 1/2" 0,063

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с переходом на вн. р., d - 20, G - 3/4" [Артикул: VTm.202.N.002005] Чертеж Соединитель пресс VALTEC с переходом на вн. р., d - 20, G - 3/4" [Артикул: VTm.202.N.002005]
Соединитель пресс VALTEC с переходом на вн. р., d - 20, G - 3/4" [Артикул: VTm.202.N.002005]
Подробнее 		VTm.202.N.002005 319 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
46 18 20 3/4" 0,078

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с переходом на вн. р., d - 26, G - 3/4" [Артикул: VTm.202.N.002605] Чертеж Соединитель пресс VALTEC с переходом на вн. р., d - 26, G - 3/4" [Артикул: VTm.202.N.002605]
Соединитель пресс VALTEC с переходом на вн. р., d - 26, G - 3/4" [Артикул: VTm.202.N.002605]
Подробнее 		VTm.202.N.002605 368 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
46 20 26 3/4" 0,089

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с переходом на вн. р., d - 26, G - 1" [Артикул: VTm.202.N.002606] Чертеж Соединитель пресс VALTEC с переходом на вн. р., d - 26, G - 1" [Артикул: VTm.202.N.002606]
Соединитель пресс VALTEC с переходом на вн. р., d - 26, G - 1" [Артикул: VTm.202.N.002606]
Подробнее 		VTm.202.N.002606 461 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
48 24 26 1" 0,115

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с переходом на вн. р., d - 32, G - 1" [Артикул: VTm.202.N.003206] Чертеж Соединитель пресс VALTEC с переходом на вн. р., d - 32, G - 1" [Артикул: VTm.202.N.003206]
Соединитель пресс VALTEC с переходом на вн. р., d - 32, G - 1" [Артикул: VTm.202.N.003206]
Подробнее 		VTm.202.N.003206 550 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
49 25 32 1" 0,129

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с переходом на вн. р., d - 32, G - 1 1/4" [Артикул: VTm.202.N.003207] Чертеж Соединитель пресс VALTEC с переходом на вн. р., d - 32, G - 1 1/4" [Артикул: VTm.202.N.003207]
Соединитель пресс VALTEC с переходом на вн. р., d - 32, G - 1 1/4" [Артикул: VTm.202.N.003207]
Подробнее 		VTm.202.N.003207 992 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
53 28 32 1 1/4" 0,236

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж

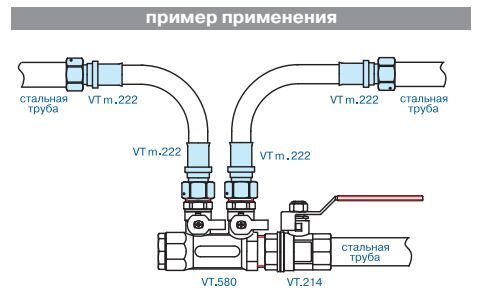

Фото Соединитель пресс VALTEC с накидной гайкой, d - 16, G - 1/2" [Артикул: VTm.222.N.001604] Чертеж Соединитель пресс VALTEC с накидной гайкой, d - 16, G - 1/2" [Артикул: VTm.222.N.001604]
Соединитель пресс VALTEC с накидной гайкой, d - 16, G - 1/2" [Артикул: VTm.222.N.001604]
Подробнее 		VTm.222.N.001604 222 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А D G Вес
мм мм   кг/шт
45 16 1/2" 0,055

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с накидной гайкой, d - 20, d1 - 1/2" [Артикул: VTm.222.N.002004] Чертеж Соединитель пресс VALTEC с накидной гайкой, d - 20, d1 - 1/2" [Артикул: VTm.222.N.002004]
Соединитель пресс VALTEC с накидной гайкой, d - 20, d1 - 1/2" [Артикул: VTm.222.N.002004]
Подробнее 		VTm.222.N.002004 356 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А D G Вес
мм мм   кг/шт
47 20 1/2" 0,085

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с накидной гайкой, d - 20, G - 3/4" [Артикул: VTm.222.N.002005] Чертеж Соединитель пресс VALTEC с накидной гайкой, d - 20, G - 3/4" [Артикул: VTm.222.N.002005]
Соединитель пресс VALTEC с накидной гайкой, d - 20, G - 3/4" [Артикул: VTm.222.N.002005]
Подробнее 		VTm.222.N.002005 526 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А D G Вес
мм мм   кг/шт
52 20 3/4" 0,109

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с накидной гайкой, d - 26, G - 1" [Артикул: VTm.222.N.002606] Чертеж Соединитель пресс VALTEC с накидной гайкой, d - 26, G - 1" [Артикул: VTm.222.N.002606]
Соединитель пресс VALTEC с накидной гайкой, d - 26, G - 1" [Артикул: VTm.222.N.002606]
Подробнее 		VTm.222.N.002606 669 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А D G Вес
мм мм   кг/шт
55 26 1" 0,138

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC с накидной гайкой, d - 32, d1 - 1 1/4" [Артикул: VTm.222.N.003207] Чертеж Соединитель пресс VALTEC с накидной гайкой, d - 32, d1 - 1 1/4" [Артикул: VTm.222.N.003207]
Соединитель пресс VALTEC с накидной гайкой, d - 32, d1 - 1 1/4" [Артикул: VTm.222.N.003207]
Подробнее 		VTm.222.N.003207 775 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А D G Вес
мм мм   кг/шт
57 32 1 1/4" 0,184

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж

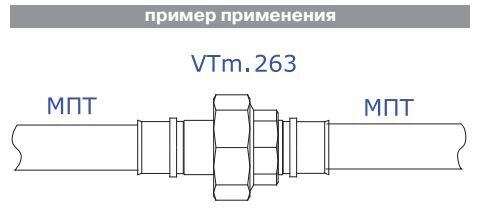

Фото Соединитель пресс VALTEC разъемный прямой, d - 20 [Артикул: VTm.263.N.002020] Чертеж Соединитель пресс VALTEC разъемный прямой, d - 20 [Артикул: VTm.263.N.002020]
Соединитель пресс VALTEC разъемный прямой, d - 20 [Артикул: VTm.263.N.002020]
Подробнее 		VTm.263.N.002020 600 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А D Вес
мм мм кг/шт
126 20 0,129

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC разъемный прямой, d - 26 [Артикул: VTm.263.N.002626] Чертеж Соединитель пресс VALTEC разъемный прямой, d - 26 [Артикул: VTm.263.N.002626]
Соединитель пресс VALTEC разъемный прямой, d - 26 [Артикул: VTm.263.N.002626]
Подробнее 		VTm.263.N.002626 927 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А D Вес
мм мм кг/шт
128 26 0,212

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель пресс VALTEC разъемный прямой, d - 32 [Артикул: VTm.263.N.003232] Чертеж Соединитель пресс VALTEC разъемный прямой, d - 32 [Артикул: VTm.263.N.003232]
Соединитель пресс VALTEC разъемный прямой, d - 32 [Артикул: VTm.263.N.003232]
Подробнее 		VTm.263.N.003232 1 536 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А D Вес
мм мм кг/шт
130 32 0,350

Скачать паспорт: Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Соединитель обжимной VALTEC с переходом на нар. р., d - 16, d1 - 1/2 [Артикул: VTm.301.N.001604] Чертеж Соединитель обжимной VALTEC с переходом на нар. р., d - 16, d1 - 1/2 [Артикул: VTm.301.N.001604]
Соединитель обжимной VALTEC с переходом на нар. р., d - 16, d1 - 1/2 [Артикул: VTm.301.N.001604]
Подробнее 		VTm.301.N.001604 203 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для создания разъемных обжимных соединений трубопроводов из металлополимерных труб

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Наружная трубная по ГОСТу 6357
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет
D1 D2 А Вес
мм мм мм кг/шт
1/2" 16 38 0,064

Скачать паспорт: Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Соединитель обжимной VALTEC с переходом на нар. р., d - 16, d1 - 3/4" [Артикул: VTm.301.N.001605] Чертеж Соединитель обжимной VALTEC с переходом на нар. р., d - 16, d1 - 3/4" [Артикул: VTm.301.N.001605]
Соединитель обжимной VALTEC с переходом на нар. р., d - 16, d1 - 3/4" [Артикул: VTm.301.N.001605]
Подробнее 		VTm.301.N.001605 260 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для создания разъемных обжимных соединений трубопроводов из металлополимерных труб

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Наружная трубная по ГОСТу 6357
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет
D1 D2 А Вес
мм мм мм кг/шт
3/4" 16 39 0,077

Скачать паспорт: Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Соединитель обжимной VALTEC с переходом на нар. р., d - 20, d1 - 1/2" [Артикул: VTm.301.N.002004] Чертеж Соединитель обжимной VALTEC с переходом на нар. р., d - 20, d1 - 1/2" [Артикул: VTm.301.N.002004]
Соединитель обжимной VALTEC с переходом на нар. р., d - 20, d1 - 1/2" [Артикул: VTm.301.N.002004]
Подробнее 		VTm.301.N.002004 326 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для создания разъемных обжимных соединений трубопроводов из металлополимерных труб

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Наружная трубная по ГОСТу 6357
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет
D1 D2 А Вес
мм мм мм кг/шт
1/2" 20 40 0,111

Скачать паспорт: Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Соединитель обжимной VALTEC с переходом на нар. р., d - 20, d1 - 3/4" [Артикул: VTm.301.N.002005] Чертеж Соединитель обжимной VALTEC с переходом на нар. р., d - 20, d1 - 3/4" [Артикул: VTm.301.N.002005]
Соединитель обжимной VALTEC с переходом на нар. р., d - 20, d1 - 3/4" [Артикул: VTm.301.N.002005]
Подробнее 		VTm.301.N.002005 329 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для создания разъемных обжимных соединений трубопроводов из металлополимерных труб

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Наружная трубная по ГОСТу 6357
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет
D1 D2 А Вес
мм мм мм кг/шт
3/4" 20 42 0,110

Скачать паспорт: Обжимные соединительные детали VALTEC

Смотрите также

Соединительные Хомуты
Переходы на пластик
Усиливающие Хомуты
© Inrusstrade.ru 1999-2025. «Инрусстрейд» Все права защищены. Полное или частичное копирование материалов сайта запрещено.
