Угольники Valtec из латуни для металлопластиковых труб

Главная→ Каталог продукции по Категориям→ VALTEC→ Системы металлополимерные→ Угольники

Угольники Valtec предназначены для соединения металлопластиковых труб, а также труб из сшитого полиэтилена. Соединяемые трубы могут иметь одинаковый или различный диаметр.

Некоторые модели угольников Valtec позволяют соединять обжимные металлопластиковые трубы с резьбовыми трубами – внутренняя и наружная резьба соответствует ГОСТам.

Для изготовления угольников используется сантехническая латунь CW617N. Корпус может иметь никелевое покрытие. Уплотнительные кольца из EPDM.

Фото Наименование Артикул Цена
Фото Чертеж

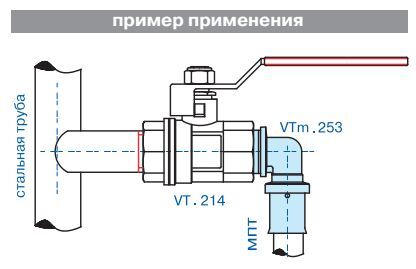

Фото Угольник пресс VALTEC с переходом на нар. р., d - 26, d1 - 1" [Артикул: VTm.253.N.002606] Чертеж Угольник пресс VALTEC с переходом на нар. р., d - 26, d1 - 1" [Артикул: VTm.253.N.002606]
Угольник пресс VALTEC с переходом на нар. р., d - 26, d1 - 1" [Артикул: VTm.253.N.002606]
Подробнее 		VTm.253.N.002606 682 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
49 37 26 1" 0,168

Скачать паспорт: Пресс-фитинги для VALTEC Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж
Фото Угольник пресс VALTEC с переходом на нар. р., d - 32, d1 - 1" [Артикул: VTm.253.N.003206] Чертеж Угольник пресс VALTEC с переходом на нар. р., d - 32, d1 - 1" [Артикул: VTm.253.N.003206]
Угольник пресс VALTEC с переходом на нар. р., d - 32, d1 - 1" [Артикул: VTm.253.N.003206]
Подробнее 		VTm.253.N.003206 1 082 руб.

Область применения:

  • Для металлополимерных и полимерных труб
  • Для создания неразъемных соединений
  • Для соединения под углом 90° друг к другу полипропиленового трубопровода и компонента инженерной системы с резьбовым подключением

Характеристики:

  • Тип насадки пресс-инструмента - ТН (по каталогу REMS)
  • Тип резьбы на переходных соединителях - трубная, по ГОСТ 6357-81, класс точности «В»
  • Материал корпуса пресс-фитинга из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004)
  • Пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014)
  • Уплотнительные кольца из EPDM
  • Номинальное давление 2,5 МПа
  • Рабочее давление 1,0 МПа
  • Максимальная температура рабочей среды +115 ºС
  • Минимальная температура хранения -30 ºС
  • Аварийная температура рабочей среды +130 ºС
  • Усилие обжатия гильзы, не менее 1200 Н
  • Средний полный срок службы 50 лет

Допустимые параметры труб:

Наружный диаметр трубы, мм 16 20 26 32 40

Толщина стенки трубы, мм 2,0 2,0 3,0 3,0 3,5
Толщина алюминия (не более),мм 0,4 0,5 0,5 0,5 0,5
Диаметр зоны обжатия, мм 16,7 20,7 26,7 32,7 40,8



А В D G Вес
мм мм мм   кг/шт
51 39 32 1" 0,274

Скачать паспорт: Пресс-фитинги для VALTEC Соединительные детали для пресс-фитингов VALTEC
Фото Чертеж

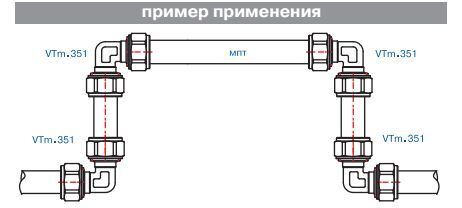

Фото Угольник обжимной VALTEC, d - 16 [Артикул: VTm.351.N.001616] Чертеж Угольник обжимной VALTEC, d - 16 [Артикул: VTm.351.N.001616]
Угольник обжимной VALTEC, d - 16 [Артикул: VTm.351.N.001616]
Подробнее 		VTm.351.N.001616 299 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб равного диаметра под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
16 16 36 36 0,101

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC, d - 20 [Артикул: VTm.351.N.002020] Чертеж Угольник обжимной VALTEC, d - 20 [Артикул: VTm.351.N.002020]
Угольник обжимной VALTEC, d - 20 [Артикул: VTm.351.N.002020]
Подробнее 		VTm.351.N.002020 539 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб равного диаметра под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
20 20 38,5 38,5 0,201

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC, d - 26 [Артикул: VTm.351.N.002626] Чертеж Угольник обжимной VALTEC, d - 26 [Артикул: VTm.351.N.002626]
Угольник обжимной VALTEC, d - 26 [Артикул: VTm.351.N.002626]
Подробнее 		VTm.351.N.002626 737 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб равного диаметра под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
26 26 44 44 0,260

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC, d - 32 [Артикул: VTm.351.N.003232] Чертеж Угольник обжимной VALTEC, d - 32 [Артикул: VTm.351.N.003232]
Угольник обжимной VALTEC, d - 32 [Артикул: VTm.351.N.003232]
Подробнее 		VTm.351.N.003232 1 866 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб равного диаметра под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
32 32 53 53 0,597

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж

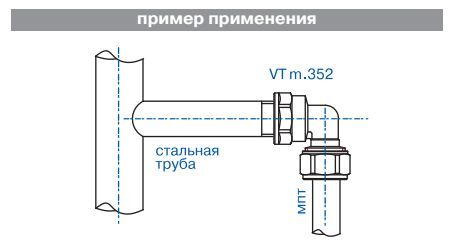

Фото Угольник обжимной VALTEC с переходом на вн. р., d - 16, d1 - 1/2" [Артикул: VTm.352.N.001604] Чертеж Угольник обжимной VALTEC с переходом на вн. р., d - 16, d1 - 1/2" [Артикул: VTm.352.N.001604]
Угольник обжимной VALTEC с переходом на вн. р., d - 16, d1 - 1/2" [Артикул: VTm.352.N.001604]
Подробнее 		VTm.352.N.001604 262 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
1/2" 16 27 32 0,093

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на вн. р., d - 16, d1 - 3/4" [Артикул: VTm.352.N.001605] Чертеж Угольник обжимной VALTEC с переходом на вн. р., d - 16, d1 - 3/4" [Артикул: VTm.352.N.001605]
Угольник обжимной VALTEC с переходом на вн. р., d - 16, d1 - 3/4" [Артикул: VTm.352.N.001605]
Подробнее 		VTm.352.N.001605 378 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
3/4" 16 32 34 0,134

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на вн. р., d - 20, d1 - 1/2" [Артикул: VTm.352.N.002004] Чертеж Угольник обжимной VALTEC с переходом на вн. р., d - 20, d1 - 1/2" [Артикул: VTm.352.N.002004]
Угольник обжимной VALTEC с переходом на вн. р., d - 20, d1 - 1/2" [Артикул: VTm.352.N.002004]
Подробнее 		VTm.352.N.002004 404 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
1/2" 20 39 29 0,144

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на вн. р., d - 20, d1 - 3/4" [Артикул: VTm.352.N.002005] Чертеж Угольник обжимной VALTEC с переходом на вн. р., d - 20, d1 - 3/4" [Артикул: VTm.352.N.002005]
Угольник обжимной VALTEC с переходом на вн. р., d - 20, d1 - 3/4" [Артикул: VTm.352.N.002005]
Подробнее 		VTm.352.N.002005 440 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
3/4" 20 39 32 0,168

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на вн. р., d - 26, d1 - 3/4" [Артикул: VTm.352.N.002605] Чертеж Угольник обжимной VALTEC с переходом на вн. р., d - 26, d1 - 3/4" [Артикул: VTm.352.N.002605]
Угольник обжимной VALTEC с переходом на вн. р., d - 26, d1 - 3/4" [Артикул: VTm.352.N.002605]
Подробнее 		VTm.352.N.002605 564 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
3/4" 26 46 35 0,206

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на вн. р., d - 26, d1 - 1" [Артикул: VTm.352.N.002606] Чертеж Угольник обжимной VALTEC с переходом на вн. р., d - 26, d1 - 1" [Артикул: VTm.352.N.002606]
Угольник обжимной VALTEC с переходом на вн. р., d - 26, d1 - 1" [Артикул: VTm.352.N.002606]
Подробнее 		VTm.352.N.002606 743 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
1" 26 44 39 0,249

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на вн. р., d - 32, d1 - 1" [Артикул: VTm.352.N.003206] Чертеж Угольник обжимной VALTEC с переходом на вн. р., d - 32, d1 - 1" [Артикул: VTm.352.N.003206]
Угольник обжимной VALTEC с переходом на вн. р., d - 32, d1 - 1" [Артикул: VTm.352.N.003206]
Подробнее 		VTm.352.N.003206 1 442 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
1" 32 55 43 0,464

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на вн. р., d - 32, d1 - 1 1/4" [Артикул: VTm.352.N.003207] Чертеж Угольник обжимной VALTEC с переходом на вн. р., d - 32, d1 - 1 1/4" [Артикул: VTm.352.N.003207]
Угольник обжимной VALTEC с переходом на вн. р., d - 32, d1 - 1 1/4" [Артикул: VTm.352.N.003207]
Подробнее 		VTm.352.N.003207 1 664 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
1 1/4" 32 59 52 0,531

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на нар. р., d - 16, d1 - 1/2" [Артикул: VTm.353.N.001604] Чертеж Угольник обжимной VALTEC с переходом на нар. р., d - 16, d1 - 1/2" [Артикул: VTm.353.N.001604]
Угольник обжимной VALTEC с переходом на нар. р., d - 16, d1 - 1/2" [Артикул: VTm.353.N.001604]
Подробнее 		VTm.353.N.001604 232 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Наружная резьба по ГОСТу 6357
  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
1/2" 16 27 32 0,084

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на нар. р., d - 16, d1 - 3/4" [Артикул: VTm.353.N.001605] Чертеж Угольник обжимной VALTEC с переходом на нар. р., d - 16, d1 - 3/4" [Артикул: VTm.353.N.001605]
Угольник обжимной VALTEC с переходом на нар. р., d - 16, d1 - 3/4" [Артикул: VTm.353.N.001605]
Подробнее 		VTm.353.N.001605 372 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Наружная резьба по ГОСТу 6357
  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
3/4" 16 32 35 0,122

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на нар. р., d - 20, d1 - 1/2" [Артикул: VTm.353.N.002004] Чертеж Угольник обжимной VALTEC с переходом на нар. р., d - 20, d1 - 1/2" [Артикул: VTm.353.N.002004]
Угольник обжимной VALTEC с переходом на нар. р., d - 20, d1 - 1/2" [Артикул: VTm.353.N.002004]
Подробнее 		VTm.353.N.002004 407 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Наружная резьба по ГОСТу 6357
  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
1/2" 20 39 29 0,133

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на нар. р., d - 20, d1 - 3/4" [Артикул: VTm.353.N.002005] Чертеж Угольник обжимной VALTEC с переходом на нар. р., d - 20, d1 - 3/4" [Артикул: VTm.353.N.002005]
Угольник обжимной VALTEC с переходом на нар. р., d - 20, d1 - 3/4" [Артикул: VTm.353.N.002005]
Подробнее 		VTm.353.N.002005 430 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Наружная резьба по ГОСТу 6357
  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
3/4" 20 39 32 0,155

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на нар. р., d - 26, d1 - 3/4" [Артикул: VTm.353.N.002605] Чертеж Угольник обжимной VALTEC с переходом на нар. р., d - 26, d1 - 3/4" [Артикул: VTm.353.N.002605]
Угольник обжимной VALTEC с переходом на нар. р., d - 26, d1 - 3/4" [Артикул: VTm.353.N.002605]
Подробнее 		VTm.353.N.002605 561 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Наружная резьба по ГОСТу 6357
  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
3/4" 26 46 35 0,196

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC
Фото Чертеж
Фото Угольник обжимной VALTEC с переходом на нар. р., d - 26, d1 - 1" [Артикул: VTm.353.N.002606] Чертеж Угольник обжимной VALTEC с переходом на нар. р., d - 26, d1 - 1" [Артикул: VTm.353.N.002606]
Угольник обжимной VALTEC с переходом на нар. р., d - 26, d1 - 1" [Артикул: VTm.353.N.002606]
Подробнее 		VTm.353.N.002606 636 руб.

Область применения:

  • Для систем питьевого и хозяйственно-питьевого водопровода
  • Для горячего водоснабжения
  • Для отопления
  • Для соединения двух металлополимерных (металлопластиковых) труб под углом 90°

Характеристики:

  • Наружная резьба по ГОСТу 6357
  • Корпус из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165
  • Уплотнительные кольца из EPDM
  • Номинальное давление 25 бар
  • Рабочее давление 10 бар
  • Максимальная температура рабочей среды до +115 ºС
  • Минимальная температура рабочей среды до -30 ºС
  • Средний срок службы 50 лет



D1 D2 А В Вес
мм мм мм мм кг/шт
1" 26 44 39 0,206

Скачать паспорт: Обжимные соединительные детали VALTEC Обжимные соединительные детали VALTEC

Смотрите также

%d0%a3%d1%81%d0%b8%d0%bb%d0%b8%d0%b2%d0%b0%d1%8e%d1%89%d0%b8%d0%b5 %d0%a5%d0%be%d0%bc%d1%83%d1%82%d1%8b
Усиливающие Хомуты
%d0%9f%d0%b5%d1%80%d0%b5%d1%85%d0%be%d0%b4%d1%8b %d0%bd%d0%b0 %d0%bf%d0%bb%d0%b0%d1%81%d1%82%d0%b8%d0%ba
Переходы на пластик
%d0%a1%d0%be%d0%b5%d0%b4%d0%b8%d0%bd%d0%b8%d1%82%d0%b5%d0%bb%d1%8c%d0%bd%d1%8b%d0%b5 %d0%a5%d0%be%d0%bc%d1%83%d1%82%d1%8b
Соединительные Хомуты

© Inrusstrade.ru 1999-2024. «Инрусстрейд» Все права защищены. Полное или частичное копирование материалов сайта запрещено.
