Полипропиленовые трубы Geberit для канализационных систем монтируют с помощью нескольких процессов:
Сварка встык является простейшим методом монтажа труб Geberit для канализации, и этот способ соединения не требует применения дополнительных компонентов.
Трубы Геберит с диаметрами от 90 мм соединяются между собой и с фитингами с помощью сварки встык с помощью сварочных аппаратов Geberit Universal или Media. При диаметре труб Геберит до 75 мм сварка может выполняться вручную.
В таблице ниже представлены ориентировочные параметры для сварки трубы Геберит для канализации систем Silent-db20 и HDPE.
| Труба | Допуск на сварной шов | Время нагревания | Время до полного повышения давления | Время сварки и охлаждения | Сварочное давление | ||
|---|---|---|---|---|---|---|---|
| Silent-db20 | HDPE | Silent-db20 | HDPE | Silent-db20 + HDPE | Silent-db20 + HDPE | Silent-db20 + HDPE | |
| DN, мм | см | см | с | с | с | мин | Н |
| 56 | 0,3 | 0,3 | 45 | 40 | 4 | 3 | 80 |
| 63 | 0,3 | 0,3 | 45 | 40 | 4 | 3 | 90 |
| 75 | 0,4 | 0,3 | 50 | 40 | 4 | 4 | 100 |
| 90 | 0,5 | 0,4 | 70 | 50 | 5 | 5 | 150 |
| 110 | 0,6 | 0,5 | 85 | 63 | 5 | 5 | 220 |
| 125 | — | 0,5 | — | 71 | 5 | 5 | 280 |
| 135 | 0,6 | — | 90 | — | 5 | 5 | 280 |
| 160 | 0,8 | 0,7 | 110 | 92 | 5 | 5 | 450 |
| 200 | — | 0,7 | — | 100 | 5 | 5 | 570 |
| 250 | — | 0,8 | — | 110 | 5 | 5 | 900 |
| 315 | — | 1,0 | — | 140 | 6 | 6 | 1400 |
Для надёжной сварки труб Geberit следует соблюдать следующее:
1. Труба Геберит обрезается до необходимой длины – резка проводится под прямым углом к оси трубы, после этого следует зачистить торцы.
2. Концы соединяемых труб легко прижимаются к плите и нагреваются.
3. При нагреве концы труб удерживаются так, что они прогревались равномерно.
4. После формирования сварного валика торцы прижимаются друг к другу.
5. Сварочное давление повышается до рекомендуемой величины.

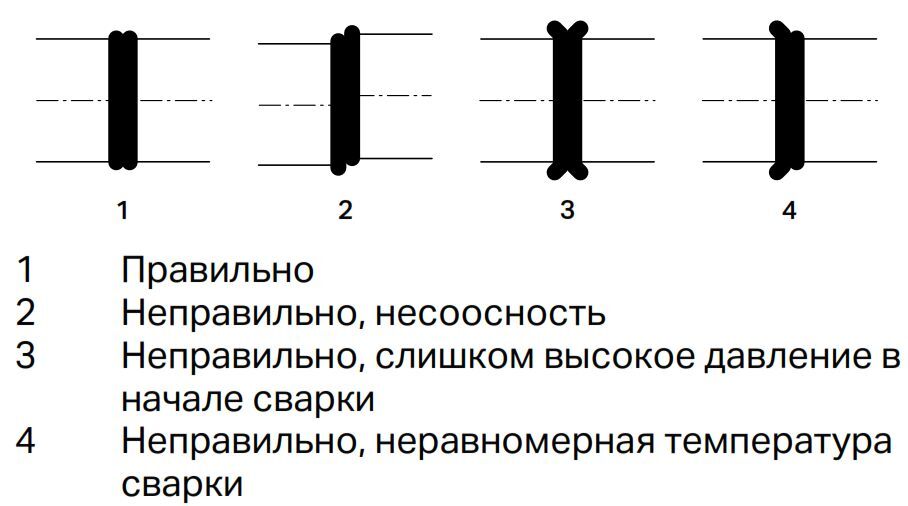

6. Проверяется качество сварного шва.
Важно! Охлаждение стыка нельзя ускорять за счёт холодных предметов или воды.
1. В сварочном аппарате зажимаются труб или фитингов – канализационные трубы Geberit обрезаются до нужной величины под прямым углом и очищаются от заусенцев.
2. Затем следует отторцевать концы.
3. Концы труб слегка прижимаются к сварочной плите и удерживаются так, чтобы обеспечивалось их равномерное прогревание.
4. Сварочная плита удаляется и после этого торцы сразу же прижимаются друг к другу.
5. После этого следует плавно увеличить сварочное давление до рекомендуемой величины.
6. После остывания стыка трубный узел разжимается.
7. Проводится визуальная проверка качества шва.
Для проведения электромуфтового сварного соединения канализационных труб Геберит потребуются:
Электромуфтовая сварка проводится при соблюдении следующих условий:
Согласно правилам, электромуфтовая сварка выполняется только 1 раз.
1. Канализационные трубы Геберит обрезаются до нужной величины, наружная поверхность тщательно очищается.
2. Участок трубы Геберит или фитинга, который будет вставлен в электромуфту, очищается лезвием или скребком для зачистки труб.
3. Отмечается глубина вставки – 3 см.
4. Труба Геберит или фитинг вставляется в электромуфту, при этом проверяется глубина вставки, чтобы оси свариваемых концов не оказались соосными.
5. Аппарат подключается к сети, после чего подсоединение провод к электромуфте или электросварной ленте, при этом он может подключаться только после установки муфты на трубу/фитинг.
6. Когда всё готово, следует нажать на кнопку пуска – сварка завершится примерно через 80 секунд, о чём просигнализирует подвижный жёлтый индикатор.
Важно! Во время сварки и охлаждения места соединения нельзя прикасаться к трубопроводу или электромуфте.
Важно! Одна электромуфта со встроенным термопредохранителем может применяться для сварки только один раз.
Электромуфты со встроенными термопредохранителями требуют использования другого удлинительного провода, чем использование обычных электромуфт и электросварных лент Геберит, поэтому перед началом работ необходимо убедиться в том, что подключён правильный провод.
1. На трубы надеваются центрирующие кольца – когда сварка будет завершена, кольца снимаются, но не ранее чем через 15 минут после окончания работ.
2. Трубы обрезаются до необходимо длины, после чего тщательно очищаются от загрязнений.
3. Поверхность участка трубы или фитинга, который будет вставлен в электромуфту, очищается скребком Geberit, при этом удаляется только самый верхний оксидный слой.
4. Удаляются все заусенцы, с концов труб снимается фаска.
5. На трубе/фитинге отмечается глубина вставки – 7,5 см.
6. Трубы/фитинги вставляются в электромуфту со встроенным термопредохранителем, после чего нужно проверить глубину вставки, при этом оси свариваемых концов не должны совпадать.
7. Аппарат подключается к сети, в то же время соединительный провод подсоединяется к электромуфте.
8. Нажимается кнопка пуска – после начала работы на аппарате должна засветиться кнопка «сварка». Как только сигнальная кнопка погаснет, процесс сварки завершится (примерно 7 минут).
9. Через 15 минут после завершения сварки удаляется изолирующая плёнка.
