Изоляция звука

Изоляция звука в системе PAM-GLOBAL®



Требования DIN 4109 и норм Союза немецких инженеров VDI 4100.

В нормах DIN 4109 заложены требования к звукоизоляции, призванные защитить людей в помещениях пребывания от чрезмерных шумовых нагрузок. DIN 4109 устанавливает требования к максимальному уровню шума для нуждающихся в защите помещениях в чужой жилой зоне. Сюда попадают жилые и спальные помещения, а также рабочие и учебные помещения. Для частных жилых домов не выдвигается никаких требований.

В норме VDI 4100 определено три степени звукоизоляции. Эти три качественных степени позволяют добиться гражданственно-правовых договорённостей по вопросам звукоизоляции всеми участниками строительства и квартиропользователями.



Источник шума Тип нуждающихся в защите помещений
  Жилые и спальные помещения Учебные и рабочие помещения
  Характерный уровень шума dB (A)
  ≤ 30 ≤ 35





Акустические испытания.

Для определения уровня шума у трубных систем PAM-GLOBAL®   (уровень шума сточных вод), а также всего комплекса санитарно-технического оборудования с элементами для настенной установки официально признанным Фраунхофским институтом строительной физики из Штутгарта в последние годы было проведено несколько серий испытаний.

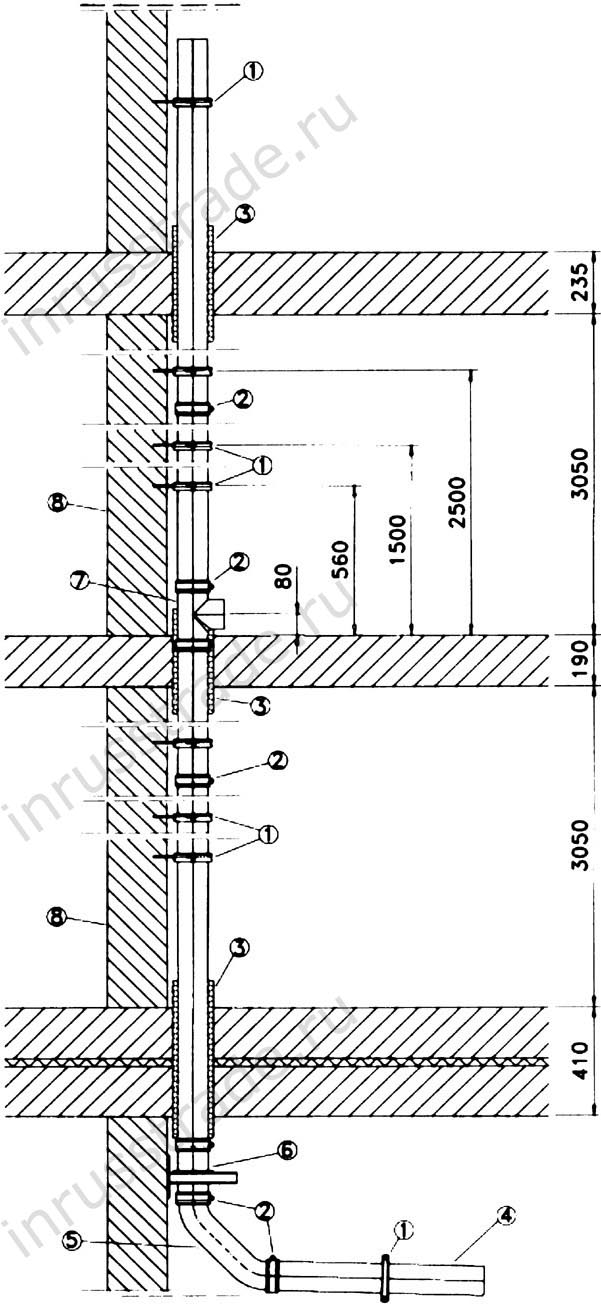

Проведение звука в бытовых сточных системах PAM-GLOBAL®  было изучено в ходе нескольких исследований на экспериментальных инсталляциях и при сравнении их результатов. Так, в том числе были выполнены настенные установки умывальников и ватерклозетов при сухом и массивном способах строительства и, например, измерены сточные шумы при стационарном протоке. Результаты подтверждают, что системы сточных труб HES соответствуют всем требованиям DIN 4109.

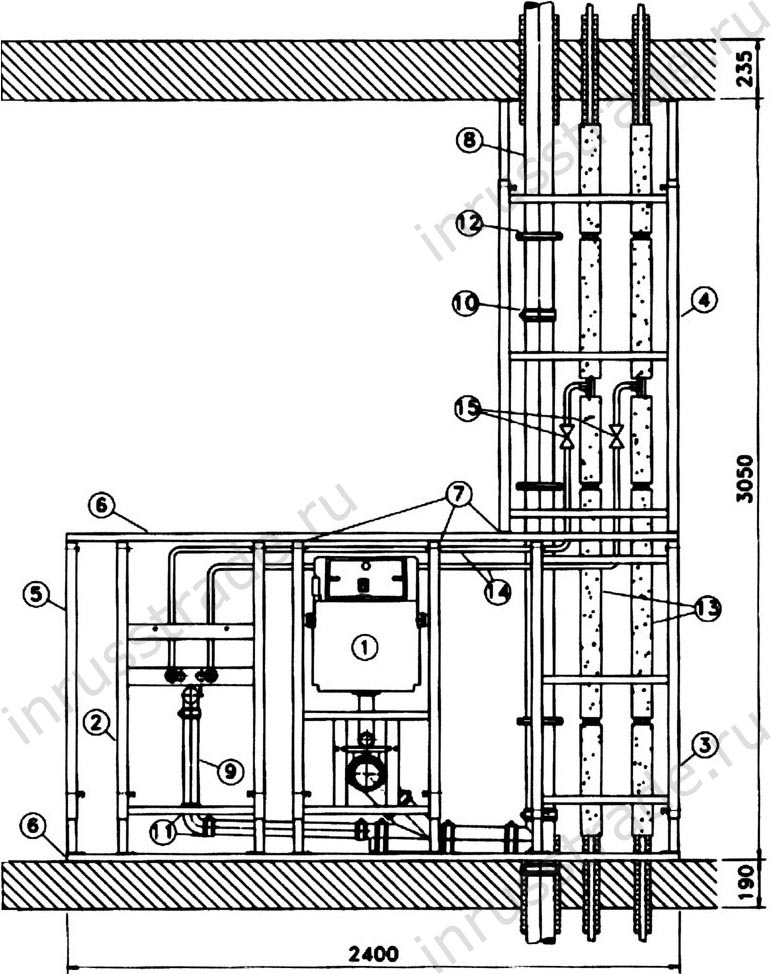

Элементы Rapid в шахте, закрытой гипсокартоном 2х12,5 мм Уровень шума Laf,10 в dB (A)

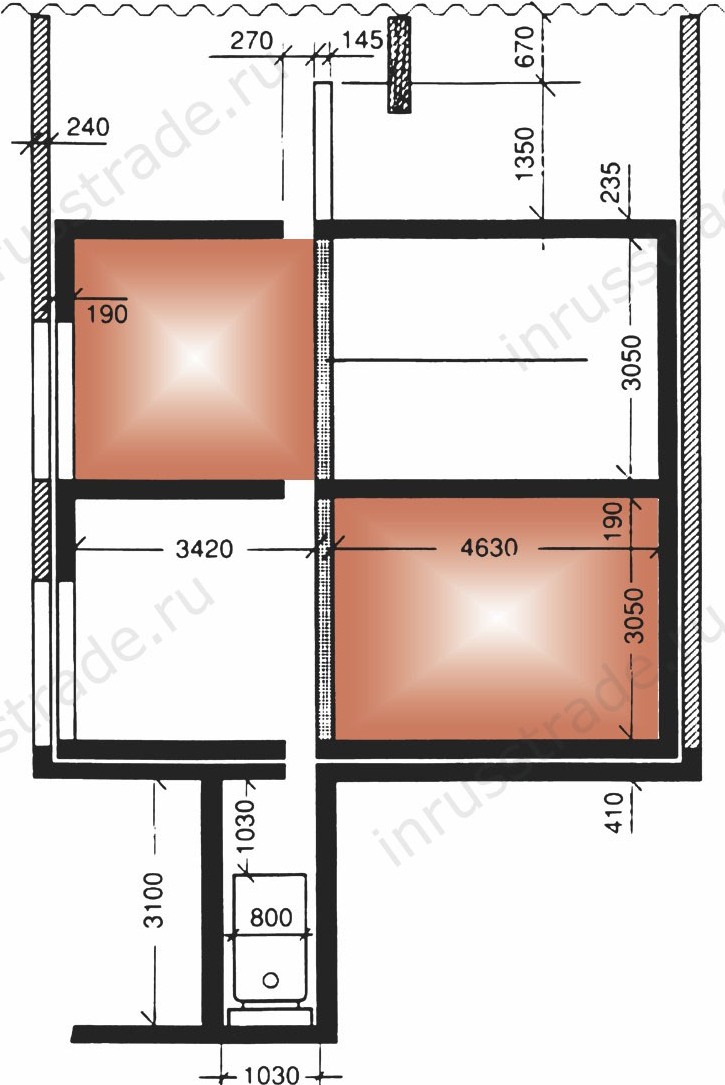

Контрольное помещение: EG сзади UG сзади
Объём потока 2 л/с 4 л/с 2 л/с 4 л/с
Шумы сточных вод 20 27 17 23

Из-за своей высокой массы единицы поверхности и свойств материала чугунные трубы PAM-GLOBAL®  в значительной степени абсорбируют волны воздушного шума. К тому же резиновый профиль оригинальных соединительных элементов PAM-GLOBAL®  предотвращает непосредственное соударение поверхностного сечения труб: уменьшается передача корпусных шумов. В сочетании с настенной установкой (в том числе элементы Rapid, закрытые гипсокартоном) сточные системы PAM-GLOBAL®  достигают показателей звукоизоляции, которые находятся значительно ниже максимально допустимого уровня шума в 30dB для гостиничного сектора, значительно ниже максимально допустимого уровня шума в 35 dB.

Элементы Rapid в шахте, закрытой гипсокартоном 2х12,5 мм Lin в dB (A) согласно DIN 52219 и DIN 4109
Контрольное помещение: EG сзади UG сзади
Ватер-клозет без звукоразделительного комплекта: Слив 32 24
Ватер-клозет с звукоразделительным комплектом: Слив 32 23
Умывальник: стационарная работа в положении - смешивание полностью открыто 26 16
