Пресс-фитинги Wavin

Пресс-фитинги Wavin: характеристики и особенности монтажа

Трубопроводные системы, соединяющиеся при помощи пресс-фитингов, набирают популярность, так как они могут использоваться для скрытой прокладки трубопровода, их можно использовать даже при заливке труб в бетон, что значительно расширяет возможности при проектировании систем тёплого пола.

Металлопластиковая система Wavin Future K1 изготавливается из прочного и химически стойкого материала, может применяться для транспортировки технической воды или жидких продуктов питания.

Монтаж пресс-фитингов Wavin

Резка трубы системы Wavin Future K1 1. Отрежьте трубу до необходимой длины.

Калибровка трубы Wavin Future K1 2. Произведите калибровку трубу с помощью ручного или электрического инструмента (частота вращения – не более 500 об/мин). Это необходимо сделать, чтобы снять фаску и придать срезу трубы круглую форму – это снизит до минимума вероятность повреждения уплотнительного кольца во время монтажа и позволит легко вставить трубу в фитинг Wavin.

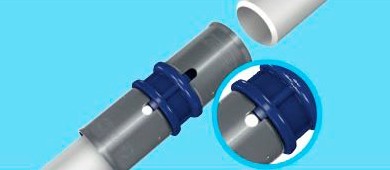

Вставка трубы Wavin Future K1 в пресс-фитинг 3. Вставьте трубу в пресс фитинг Вавин до упора.

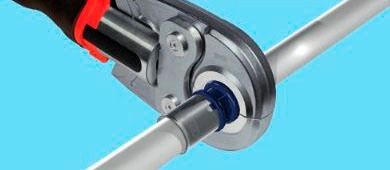

Обжим трубы Wavin Future K1 и пресс фитинга 4. Проведите обжим пресс-фитинга с помощью ручного или электрического инструмента.

В процессе монтажа трубопроводной системы следует применять только те инструменты, которые удовлетворяют требованиям компании Wavin. Сам обжим совершайте только однократно – не должно быть повторных операций, так как это ведёт к порче соединения.

Также следует помнить, что трубы и фитинги Вавин Future K1 не требуют применения смазок или дополнительных герметизирующих средств во время монтажа.

Гидравлические сопротивления фитингов

В таблице ниже представлены примерные значения коэффициентов местных гидравлических сопротивлений пресс фитингов Wavin.

Таблица гидравлических сопротивлений пресс фитингов Wavin
