Монтаж присоединительных трубок

Пример монтажа присоединительных трубок

Монтаж присоединительных трубок RAUTITAN к отопительным приборам осуществляется в несколько следующих шагов (на примере монтажа комплекта Г-образных присоединительных трубок):

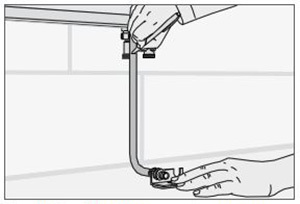

1. Отмечается длина присоединительной трубки, при этом учитывается то, что её следует вставить в евроконус до упора (рис. 1);

2. Г-образные присоединительные трубки обрезаются до нужной длины под прямым углом - это делается с помощью станка для резки труб из специальной стали или подходящей пилы. После этого обрезаются заусенцы;

3. На Г-образных присоединительных трубках закрепляются тепло- и звукоизоляционные материалы;

4. На Г-образные присоединительные трубки надвигаются резьбовые соединения;

5. Конечные части трубок развальцовываются с помощью расширительной насадки 15 x 1,0 RO или QC (рис. 2);

6. Обе Г-образные присоединительные трубки RAUTITAN вставляются на полную длину в фиксирующий уголок (рис. 3);

7. Г-образные присоединительные трубки вставляются в блок шаровых кранов до упора в евроконус;

8. Затем следует наживить накидные гайки от руки;

9. Г-образнрые присоединительные трубки устанавливаются параллельно друг другу;

10.Место крепления фиксирующего уголка отмечается (рис. 4);

11. Г-образные присоединительные трубки отворачиваются и удаляются с блока шаровых кранов;

12. Просверливается отверстие под дюбель;

13. В блок шаровых кранов снова вставляются Г-образные присоединительные трубки;

14. От руки наживляются накидные гайки;

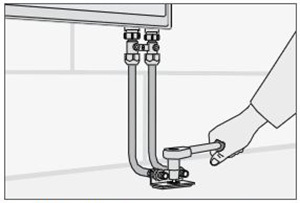

15. На полу прочно закрепляется фиксирующий уголок при помощи комплекта крепежа (рис. 5);

16. Устанавливаются резьбовые соединения с мягким уплотнением в соответствии с инструкцией, прилагаемой производителем. Резьбовое соединение G ¾ - 15. затягивается до упора;

17. Отопительные трубы присоединяются с помощью надвижной гильзы (рис. 6);

18. Соединения проверяются на герметичность;

19. Производится тепло- и шумоизоляция всех труб и элементов соединения.

рис. 1 рис. 2

рис. 3 рис. 4

рис. 5 рис. 6



Важно!

Чтобы места соединения отопительного прибора и трубопроводной системы оставались герметичными в течение длительного времени, следует соблюдать некоторые условия:

  • Конечные участки присоединительных трубок развальцовываются с помощью расширительной насадки, подходящей по диаметру - это необходимо, чтобы избежать механических воздействий на резьбозажимные соединения;
  • Присоединительные трубки фиксируются на перекрытии с помощью фиксирующего уголка - это поможет избежать переменных нагрузок на присоединительные трубки, которые возникают из-за изменения длины подводок к отопительным приборам, вызванного перепадами температур;
  • Все медные присоедиинтельные трубки обязательно должны закрепляться фиксирующимся уголком;
  • Резьбовые соединения следует ослаблять или подтягивать только на холодном отопительном приборе.
