Крепление трубопроводов PAM-GLOBAL®

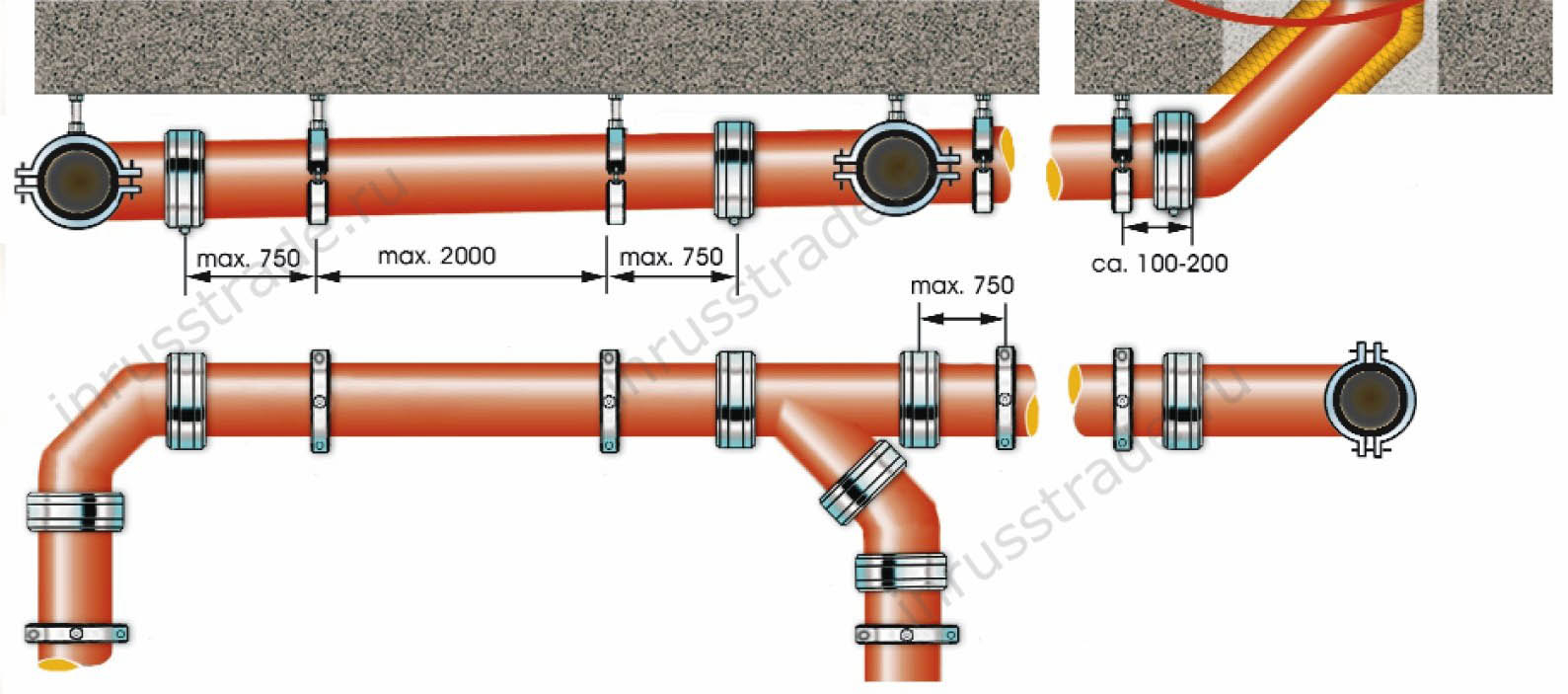

Крепление трубопровода к горизонтальной опоре Основные правила: Промежутки между крепёжными элементами должны быть как можно более одинаковыми и не превышать расстояния в 2 метра. Трубы длиной от 2 до 3 метров должны крепиться в двух местах, более короткие трубы, в зависимости от номинального внутреннего диаметра (или веса трубы), в одном или двух местах. Крепёжные элементы следует размещать на одинаковых расстояниях между соединительными элементами, причём расстояние перед и за каждым соединительным элементом не должно превышать 0,75 м.

Горизонтальные трубопроводы должны быть в достаточной степени закреплены в местах всех изменений направлений и ответвлений. Трубопроводы, закреплённые на балансировочных подвесках, должны фиксироваться специальными креплениями в неподвижных точках для предотвращения возможных смещений с интервалами в 10-15 м. Таким образом, обеспечивается безупречная осевая устойчивость и предотвращается вероятность отклонения трубопровода другими монтажными группами от заданного направления.

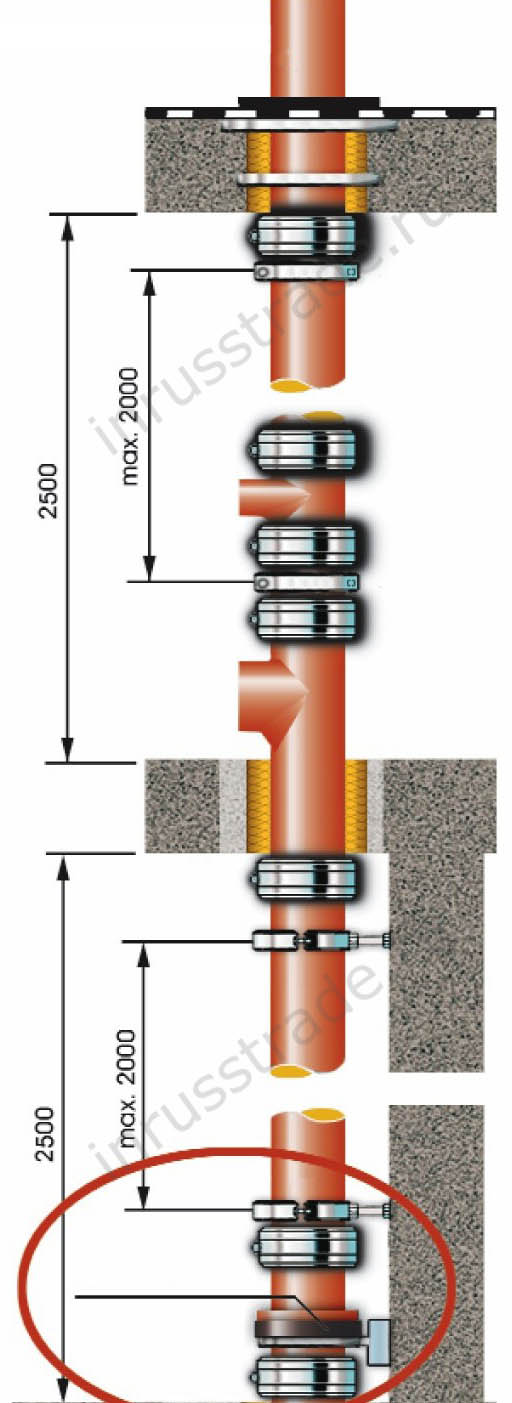

Стояки также необходимо закреплять с максимальным интервалом в 2 м при высоте этажа 2,50 м, т.е. два раза на этаж, причём один раз – в непосредственной близости к встроенному ответвлению. В зданиях, имеющих до 5 этажей, стояк от DN 100 должен фиксироваться от опускания при помощи кронштейна стояка, который крепится над перекрытием подвала. Кроме того, в более высоких зданиях на каждом последующем пятом этаже нужно устанавливать кронштейн стояка. Для крепления труб PAM-GLOBAL® от DN 50 до 150 мы рекомендуем крепёжные хомуты конструктивной серии 5 с резьбовыми соединениями M 12, для DN 100 возможно также М 8. Дождевые коллекторы и подверженные гидравлическим ударам канализационные коллекторы должны крепиться при помощи хомутов конструктивной серии 6 или 7 со стержнями с резьбой М 16. Кронштейны для крепления стояков PAM-GLOBAL®  нужно крепить при помощи предназначенных для этого опор и готовых консолей.

Трубопроводы PAM-GLOBAL®, рассчитаны на гидравлические удары. При ожидании внутренних гидравлических ударных нагрузок, канализационные трубопроводы с соединительными элементами без компенсации продольного усилия, должны быть зафиксированы от выскальзывания друг из друга или отклонения от оси. Необходимая компенсация продольного усилия может быть обеспечена при помощи зажимов UNIGRIP-KRALLE.

                                                                           Крепление трубопровода к вертикальной опоре
