Трубы PAM-GLOBAL® до DN 300 поставляются длиной 3 м. Технология монтажа канализации PAM-GLOBAL® предполагает возможность разрезания трубы на отрезки нужной длины. Один из способов резки - воспользоваться электрическими труборезами Exact PipeCut System®. Труборезы Exact, подходящие под различные диаметры труб, позволяют производить быструю, безопасную и ровную резку. Угловые шлифованные машины с отрезными кругами использовать не рекомендуется, так как они не гарантируют перпендикулярности среза, что является важным фактором в качестве монтажа безраструбной системы канализации Pam-Global. Другие режущие устройства – это электрические ленточные пилы с зажимным устройством, неэлектрические труборезы для чугунных труб или электрические ножовочные пилы, которые при помощи консоли крепятся к трубе и, таким образом, обеспечивается ровный срез.
Многолетний опыт использования труборезов различных марок показал, что применение труборезов Exact Pipe Cutting System наиболее целесообразно при резке чугунных труб.
 |
 |
 |
 |

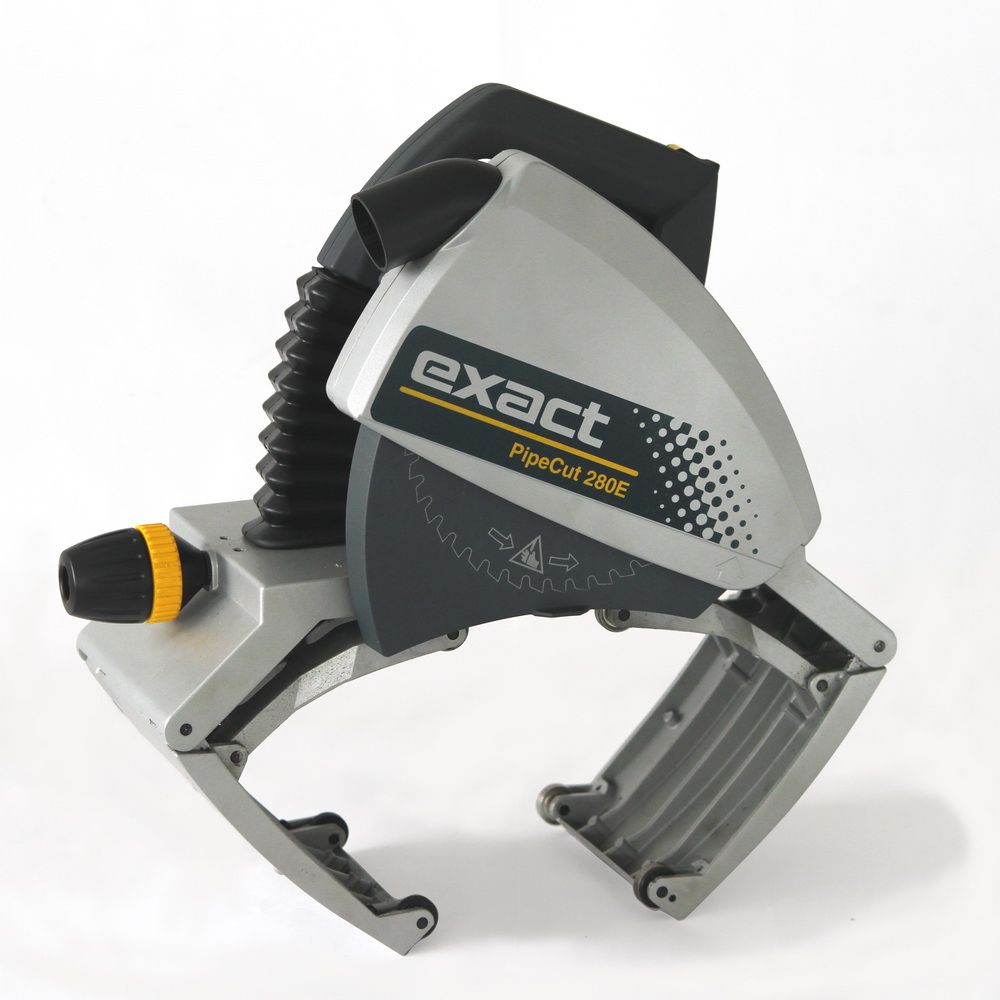

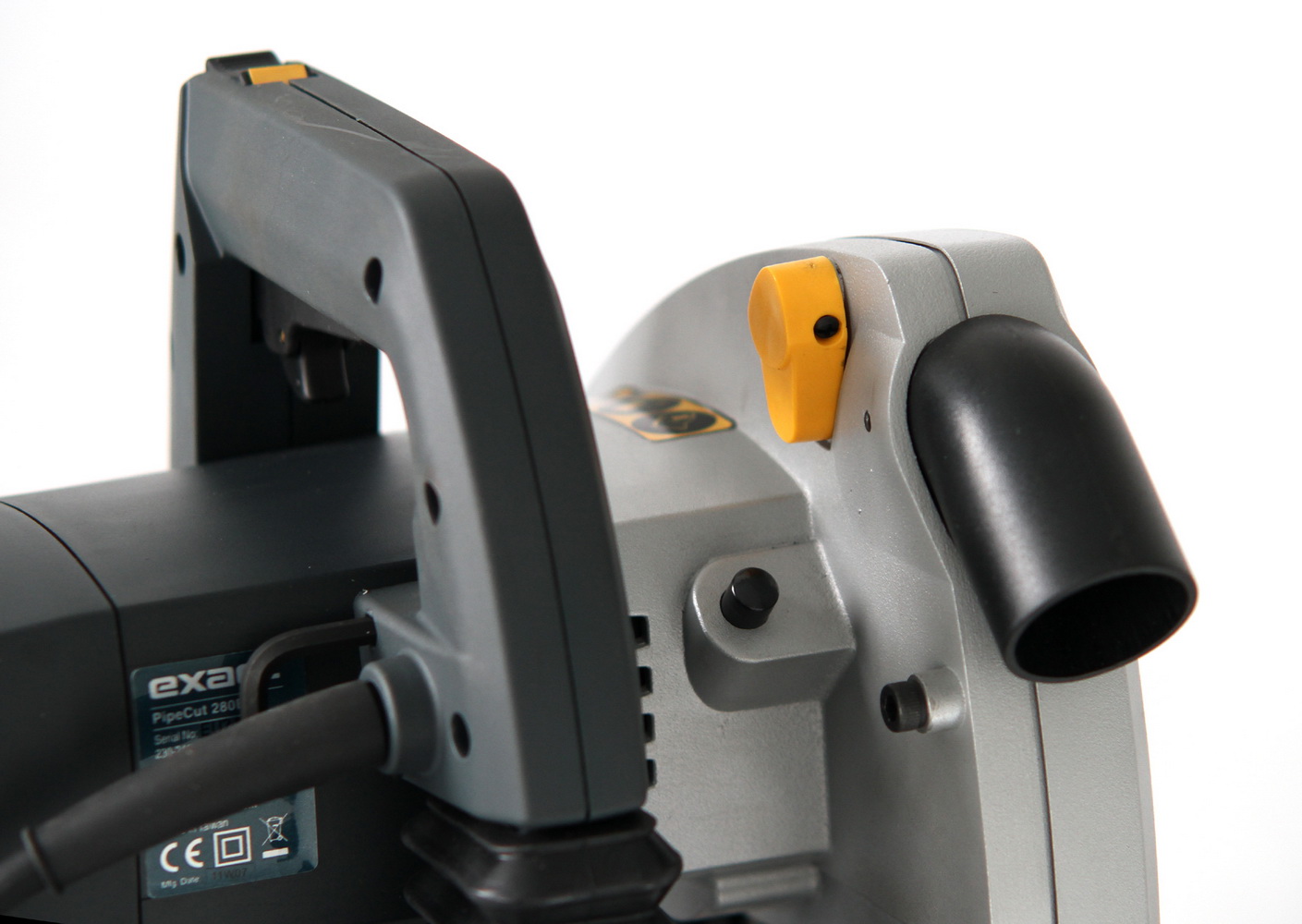

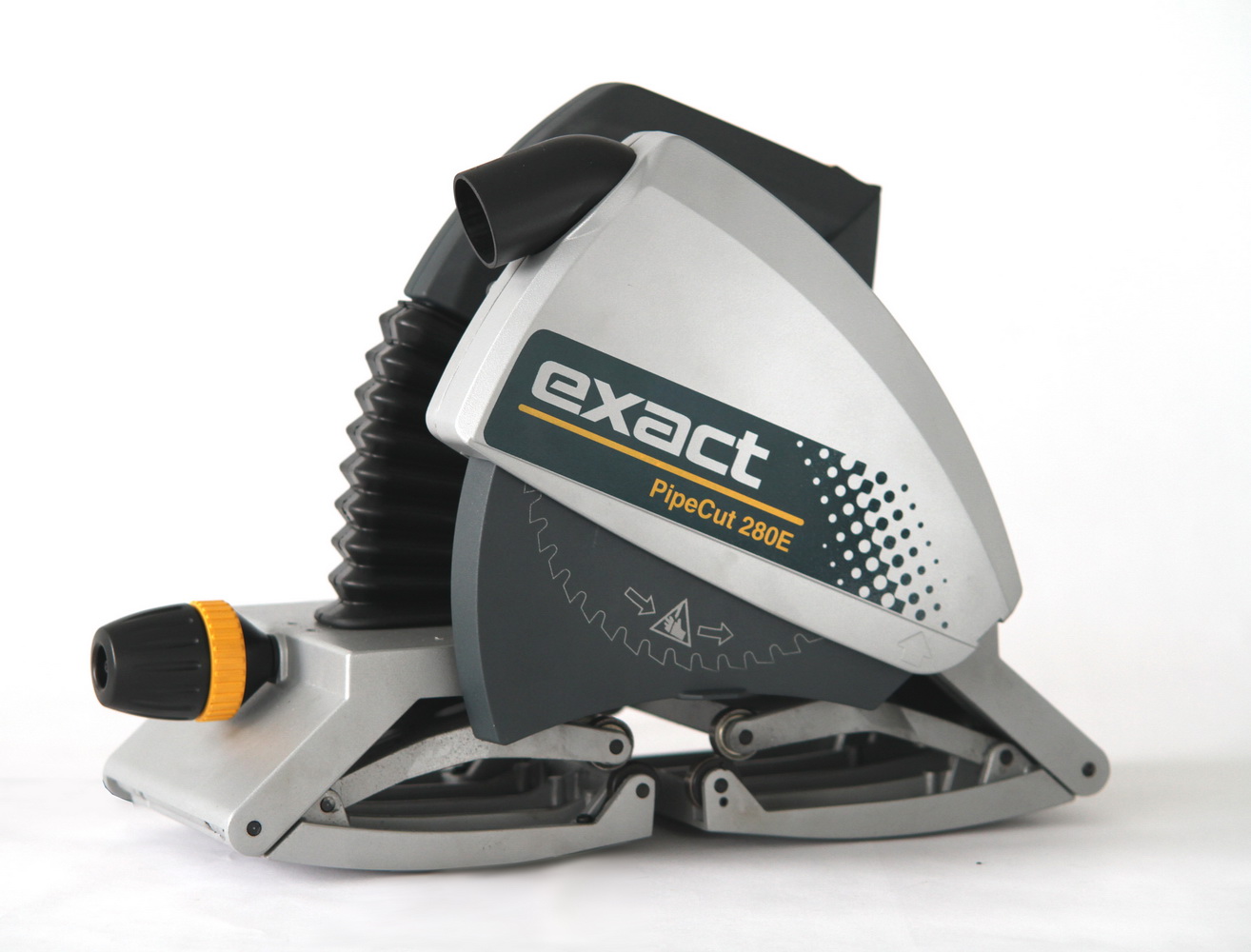

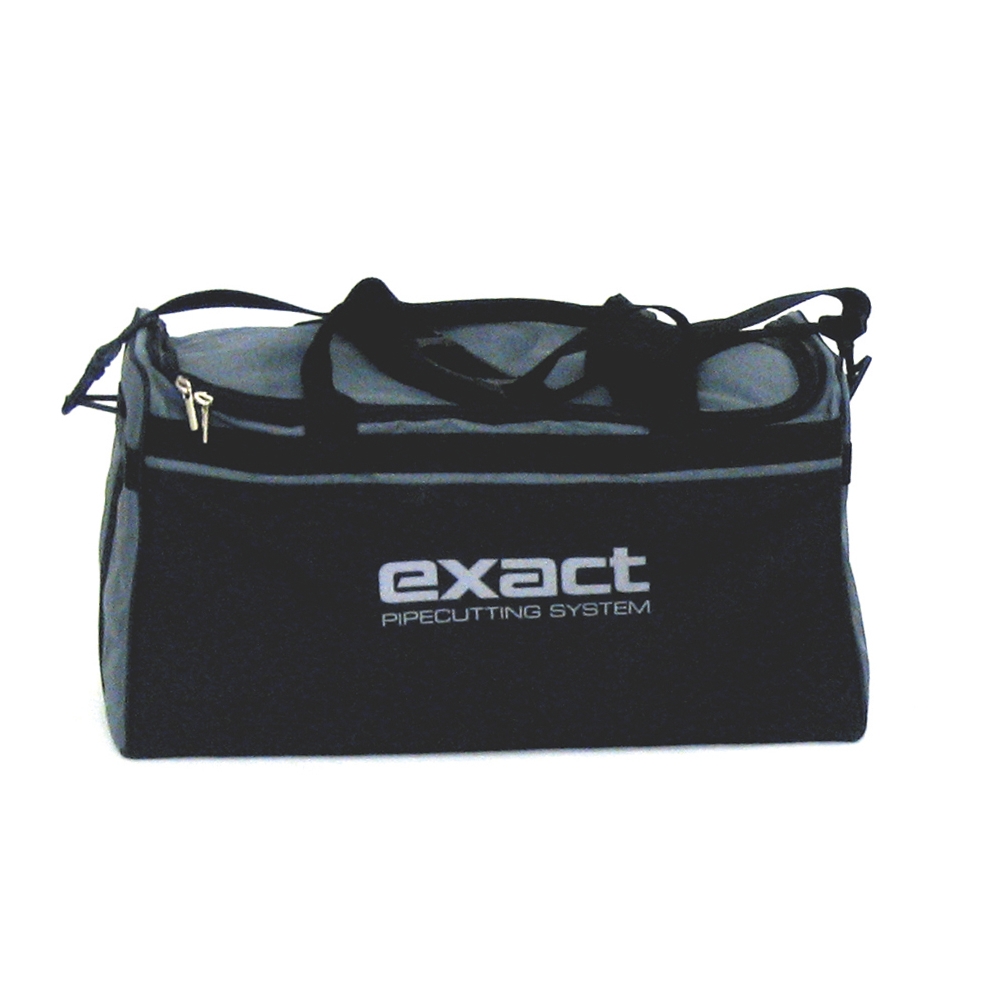

| Сумка для хранения трубореза | Труборез в собранном виде | Труборез в рабочем состоянии | Панель трубореза |
При резке трубы двигайте труборез вперед по трубе от себя, при этом прижимая трубу левой ногой на опорах. Затем потяните труборез вместе с трубой на себя, поворачивая трубу на опорах. Далее прижмите трубу левой ногой и перемещайте труборез на трубе опять вперед. Повторяйте эти операции пока труба не будет отрезана. Малые диаметры отрезаются быстрее и проще, если вращать трубу на полу или на столе. Заметьте: труба вращается в направлении на себя, и будьте осторожны - не вращайте трубу слишком быстро.
Процесс резки состоит из двух этапов: врезка диска в стенку трубы и непосредственно отрезание трубы. Внимательно следите за правильной скоростью резки трубы. Если скорость слишком низкая, тогда крошка и стружка, образуемая после резки, будет очень маленькой и диск быстро затупится. Также слишком быстрая скорость резки может вызвать повреждение зубьев диска (зубья могут надломиться или слететь с корпуса) и может вызвать перегрузку двигателя трубореза.
При работе должно соблюдаться следующее правило: 2.5 минуты работы и 7.5 минуты перерыва. Правильная скорость резки является ключом к долгому сроку службы трубореза и дисков. К примеру, время резки стальной трубы диаметром 170мм с толщиной стенки 5мм выполняется рабочим за 15-20 секунд, время резки чугунной трубы диаметром 110мми толщиной 4мм – за 20-25 секунд. Всегда очищайте дисковый кожух трубореза после каждой резки пластиковых труб. Регулярно проверяйте состояние отрезного диска. Всегда при хранении держите мотор трубореза в верхней позиции. Желтая метка на верхней кнопке при правильном хранении будет видимой.
Труборезы Exact Pipe Cutting System разработаны для профессионального использования. Все труборезы легки при переноске и просты в работе. Уже более 10 лет труборезы Exact используются по всему миру и зарекомендовали себя с наилучшей стороны! Труборезы Exact разработаны для использования при обслуживании систем водоснабжения и канализации, систем отополения и охлаждения, для служб эксплуатации больниц, офисных зданий, высотных сооружений, при ремонте старых трубопроводов.
Преимущества использования труборезов Exact Pipe Cutting System:
1. Значительное упрощение процесса резки трубы и повышение безопасности;
2. Ровные края трубы после её резки - при таком способе резки трубы обеспечивается лучшее соединение крепление труб хомутами;
3. Метод резки труб труборезами Exact обеспечивает экстремально быструю резку, что повышает производительность труда и экономит время;
4. Процесс резки совершенно безопасен для пользователя. Труборез прочно закреплен на трубе и не может выскользнуть из рук;
5. Широкий диапазон диаметров отрезаемых труб.
6. Время резки дисками Exact в зависимости от состояния диска и материала труб. Время резки считалось от первого прикосновения диском поверхности трубы до полного окончания резки.
| Материал трубы | Внешний диаметр / толщина стенки, мм | Тип диска | Новый диск, секунды | Диск среднего износа, секунды | Изношенный диск, секунды | Количество резов* |
|---|---|---|---|---|---|---|
| Нержавейка AISI 304, AISI 316 | 168 / 3.0 | Cermet | 15-17 | 30-35 | 45-60 | 28-32 |
| Нержавейка AISI 304, AISI 316 | 114 / 2.0 | Cermet | 10-15 | 25-35 | 35-45 | 90-120 |
| Сталь Fe52 или мягче | 168 / 4.5 | TCT | 20-25 | 35-45 | 45-60 | 80-120 |
| Сталь Fe52 или мягче | 114 / 3.0 | TCT | 15-20 | 25-35 | 40-50 | 150-250 |
| Чугун | 200 / 6.0 | Diamond | 90-120 | 90-120 | 90-120 | 200-300 |
| Чугун | 114 / 3.0 | Diamond | 30-40 | 30-40 | 30-40 | 300-500 |
* - Общее количество резов перед первой заточкой
