Соединительные элементы

Требования к соединительным элементам DIN 12056

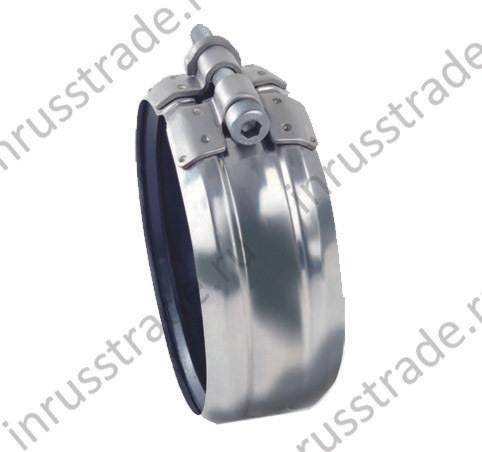

Хомут PAM-GLOBAL RAPID-S Хомут PAM-GLOBAL CV

Соединительный элемент PAM-GLOBAL®
RAPID-S-W2
Соединительный элемент PAM-GLOBAL® CV


При работе в агрессивных средах возможна поставка соединительных элементов PAM-GLOBAL® CЕ и PAM-GLOBAL® RAPID-INOX

Хотя канализационные и вентиляционные трубопроводы проектируются в принципе как безнапорные трубопроводы, это ни в коем случае не исключает того, что при определенных режимах работы в трубопроводах может возникать давление.

Поэтому канализационные трубопроводы должны выдерживать длительное внутренне и внешнее избыточное давление от 0 до 0,5 бар (5 м водного столба). Прокладки из всех допущенных материалов должны быть увеличены до этих давлений, поскольку элементы трубопроводов складируются или крепятся с продольным усилием. При возникновении продольных усилий необходимо применять усиливающие хомуты.

В связи с этим в требованиях к соединительным элементам для канализационных трубопроводов DIN 1986 (раздел часть 1, пункт 4, 6.1.10) указывается на надежное крепление трубопроводов. Это указание делается потому, что в основных положениях по строительству и испытаниям не выдвигаются требования к фиксации продольного усилия соединительных элементов.

Требование более надежного крепления или соединения с фиксацией продольного усилия действительно естественно в особой мере для канализационных трубопроводов, которые могут испытывать большее внутреннее давление, чем 0,5 бар, например:

  1. Трубопроводы, проложенные в зоне подпора.
  2. Дождевые коллекторы внутри зданий.
  3. Бытовые стояки, проходящие через несколько подземных этажей без дополнительных мест отвода.
  4. Напорные трубопроводы установок по перекачке сточных вод.

E-DIN 1986-100 указывает на то, что для трубопроводов, которые могут подвергаться повышенному или пониженному давлению большему, чем 0,5 бар, например, дождевые коллекторы внутри зданий, должны предъявляться особые требования к трубам, фасонным частям, подвескам и опорам.

В разделе 6.1.12 указывается на соединение с фиксацией продольного усилия при планомерном внутреннем давлении, или возникающем при особых режимах эксплуатации.

Как раз в трубопроводах, находящихся в зоне подпора, может возникать рабочее давление, например, в результате подпора из канализационной сети, способные привести к выскальзыванию трубных соединений. По этой причине в отношении трубопроводов PAM-GLOBAL® , находящихся в зоне подпора, необходимо действовать следующим образом:

До 0,5 бар в зоне подпора

- Для соединительных элементов PAM-GLOBAL® RAPID диаметром до DN 100 не требуется никаких дополнительных мер.

- Для соединительных элементов PAM-GLOBAL® RAPID диаметром от DN 125 до DN 200 требуется фиксация при помощи усиливающих хомутов PAM-GLOBAL® Rekord Kralle при изменении направления трубопровода.

- Для соединительных элементов PAM CV-/CE до 0,5 бар требуется фиксация при помощи усиливающих хомутов PAM-GLOBAL® Rekord Kralle при изменении направления трубопровода.

Выше 0,5 бар в зоне подпора

Все соединения PAM-GLOBAL® необходимо фиксировать при помощи усиливающих хомутов PAM-GLOBAL®



Осевая нагрузка: влияние на направление трубопровода и отдельные элементы

Влияние осевой нагрузки на трубопровод

В зависимости от конфигурации трубопровода, осевая нагрузка, оказываемая на трубы, может оказать влияние как на направление трубопровода, так и на его отдельные элементы, например, на отводы и заглушки. За нагрузками в этих местах следует особенно внимательно следить, чтобы снизить риск разрыва в трубопроводе:

  • секции подверженные осевой нагрузке изолируются с поомщью, например, консолей;
  • между этими неподвижными точками следует правильно подбирать элементы крепления (соединительные хомуты + монтируемые дополнительно усиливающие хомуты).

Также могут исопльзоваться и другие методы снижения осевой нагрузки, например, анкерные опоры, закреплённые в бетоне, или упорная подушка.

Примечание: в случаях исопльзования одновременно соединительных хомутов и усиливающих хомутов их приозводительность ограничивается произвоидтельностью наиболее слабого продукта.

Осевая нагрузки при давлении 1 м водяного столба (кгс)

DN 50 75 100 125 150 200 250 300 400 500 600
Пресс-заглушка 2 5 9 13 19 32 55 79 136 210 301

Группа из 2-х дуговых элементов каждый по 45° 3 6 12 19 26 46 78 111 192 297 426

Держатели водостока 2 5 9 13 19 32 55 79 136 210 301
