Кронштейны и консоли

Инструкция по монтажу крепёжных элементов

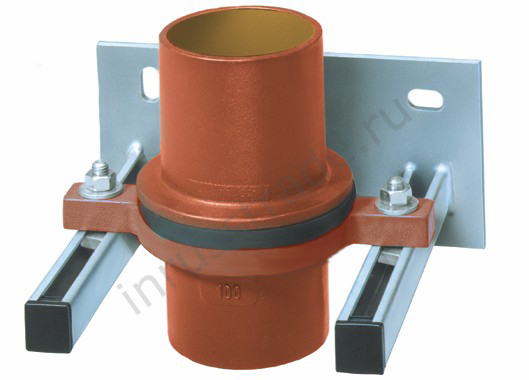

Кронштейн Стояка с опорой и консолью
Кронштейн Стояка с опорой и консолью Чугунная опора с вулканизированной резиной для крепежа кронштейна стояка укладывается под опорное кольцо. Боковые накладки с отверстием служат для наложения и крепления на консолях или шинах с пазами. В качестве консолей для DN 50 и 70 могут применяться готовые двойные консоли для стояков FRK 50 Z и FRK 70/80 Z с выступом 250 мм, а от DN 100 – готовые консоли FRK 1 с выступом 350 мм. Шина с пазом: SP 30/30/2 (FRK 50 Z и FRK 70/80 Z), SP 1-3 50/40/3 (FRK 1).

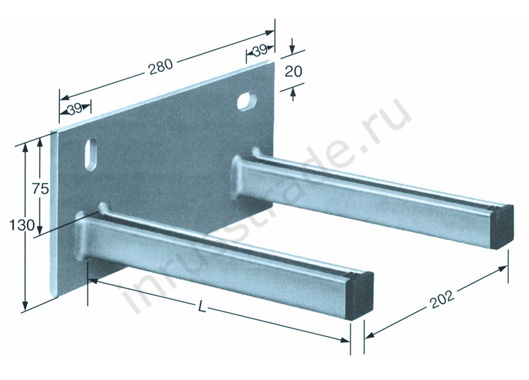

Готовые консоли стояков, оцинкованные
Консоль Для быстрого и рационального крепления кронштейна стояков применяется двойная консоль, при максимальном диаметре стояка – 125 мм. Для больших диаметров применяется комплект из 2-х одинарных консолей.

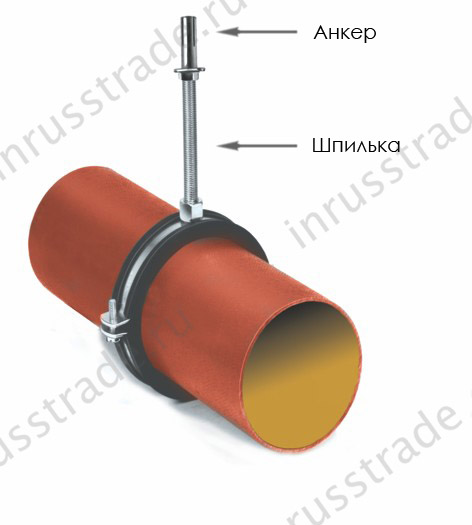

Крепление к потолку Крепление к потолку

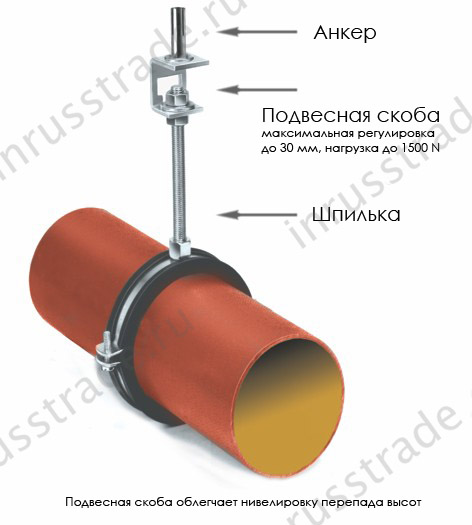

Крепление к потолку с подписями

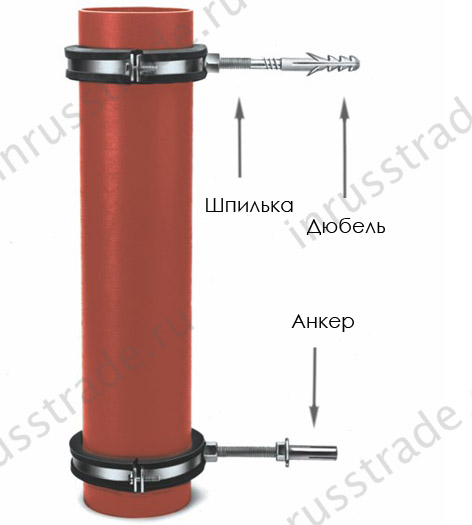

Крепление к стене



Крепление к стене
