Руководство к монтажу трубопроводов (MLAR)

Область действия – противопожарно-техническое планирование и монтаж трубопроводов осуществляется согласно MLAR 03/2000.

Руководство действительно для – а) инженерных систем на лестничных клетках, в помещениях между лестничными клетками и выходами наружу, в коридорах/холлах/проходах перед внешними стенами зданий. б) прокладки инженерных систем через определенные стены и потолки. в) сохранения функционирования электропроводки в случае пожара

Виды зданий – жилые, офисные и административные здания, сельскохозяйственные здания; здания малой и средней высоты; здания особого вида и использования: больницы, школы, детские сады, дома для престарелых, высотные дома; промышленные здания и комплексы зданий.

MLAR раздел 4 – проведение инженерных систем через определенные стены и потолки.

Трубы могут быть проведены через стены и потолки, огнестойкость которых обязательна, только при условии отсутствия опасности переноса огня и дыма, или в отношении этого приняты соответствующие меры. Трубы должны проводиться через огнестойкие ограждающие конструкции R 90!

MLAR раздел 3 - системы труб в коридорах/холлах, на лестничных клетках и в помещениях между ними, а также в помещениях запасных выходов.

3.3.1. Системы труб, включая изоляционные материалы из негорючих строительных материалов, в том числе с горючими средствами уплотнения и соединения и с горючими покрытиями труб до 0,5 м толщины, могут прокладываться открыто.

Система труб PAM-GLOBAL^®  с PAM-GLOBAL^®  RAPID-S-W2 – соединительными элементами – соответствует требованиям абзаца 3.3.1.

Требования к открыто проложенным сточным трубам:

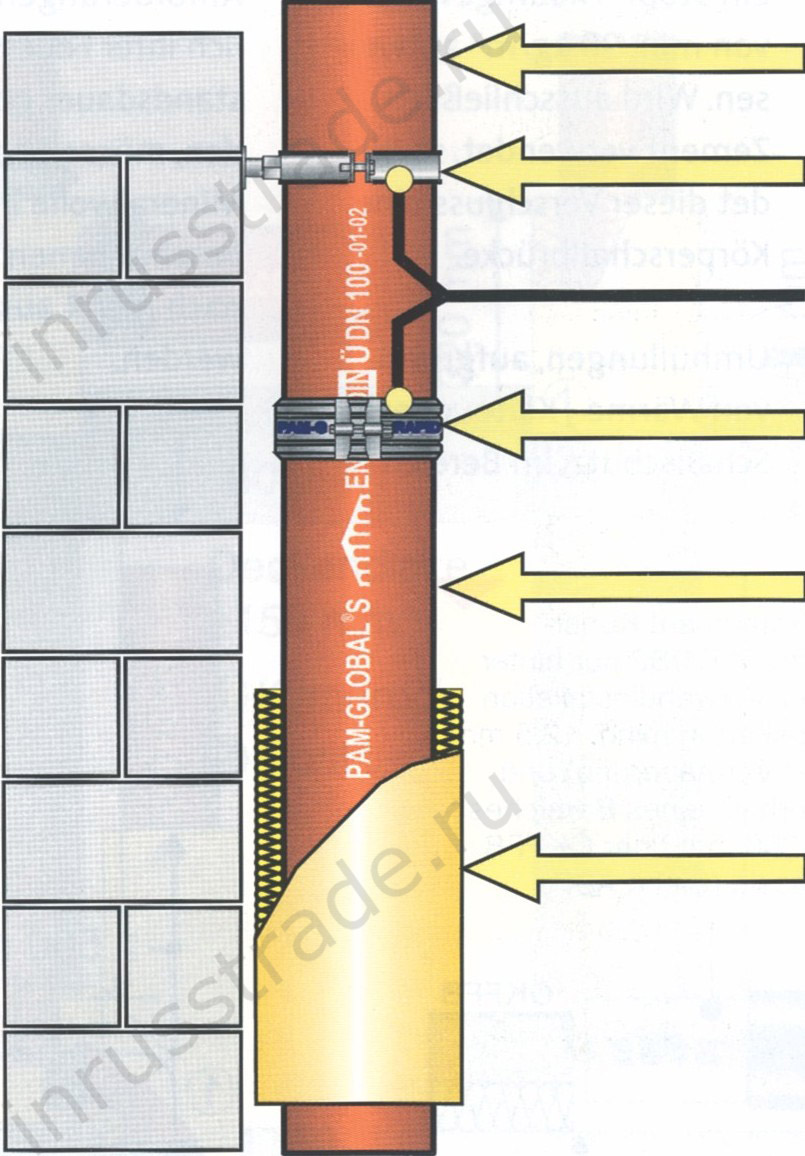

	1) негорючая труба; 2) крепеж металлическим дюбелем (допустимо незначительное количество горючих веществ в закреплениях и уплотнениях); 3) соединительные элементы для труб (PAM-GLOBAL®  RAPID-S-W2*);   4) горючее покрытие максимум 0,5 мм; 5) негорючая теплоизоляция (например, против конденсата у труб ливневой канализации). * - соединения с открытыми резиновыми уплотнениями (например, PAM CV) не сертифицированы на огнестойкость и поэтому не могут быть рекомендованы.

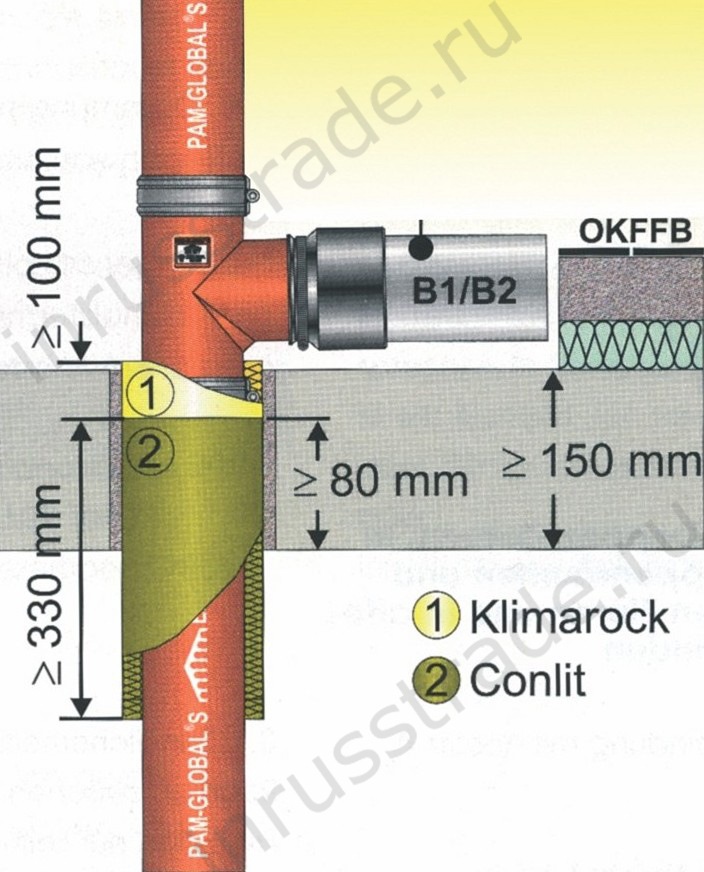

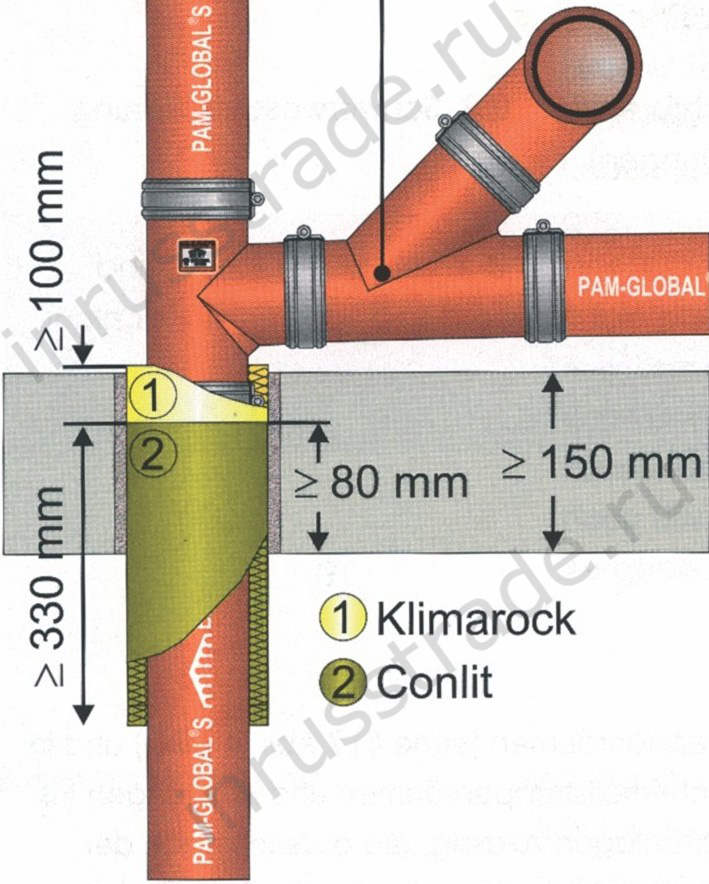

Пример сертифицированных решений проходов через перекрытия системы PAM-GLOBAL^® S.

Для выполнения прокладки труб PAM-GLOBAL® применение раздела 4 MLAR означает: ограничивать отверстия для прокладки до технически необходимого размера. Остающиеся отверстия закрывать негорючими стройматериалами, к примеру, цементным раствором, бетоном или минераловатой. Используемая минвата, согласно MLAR, должна иметь температуру плавления 10000С и плотность не менее 90кг/м3. Если применяется только цементный раствор, то образуется мостик перехода звуковых волн.   При дальнейшей прокладке канализационной системы из чугунной трубы PAM-GLOBAL® никаких ограничений не существует.

При переходе к трубе из пластика В1/В2 прокладка канализационной системы допустима только за установленной перегородкой (гипсокартон как минимум 12,5 мм или кирпичная кладка) и внутри пространства до 300 мм над отметкой чистого пола. При переходе из вертикального стояка в горизонтальную систему требуется применение чугунного отвода с успокоительным участком.

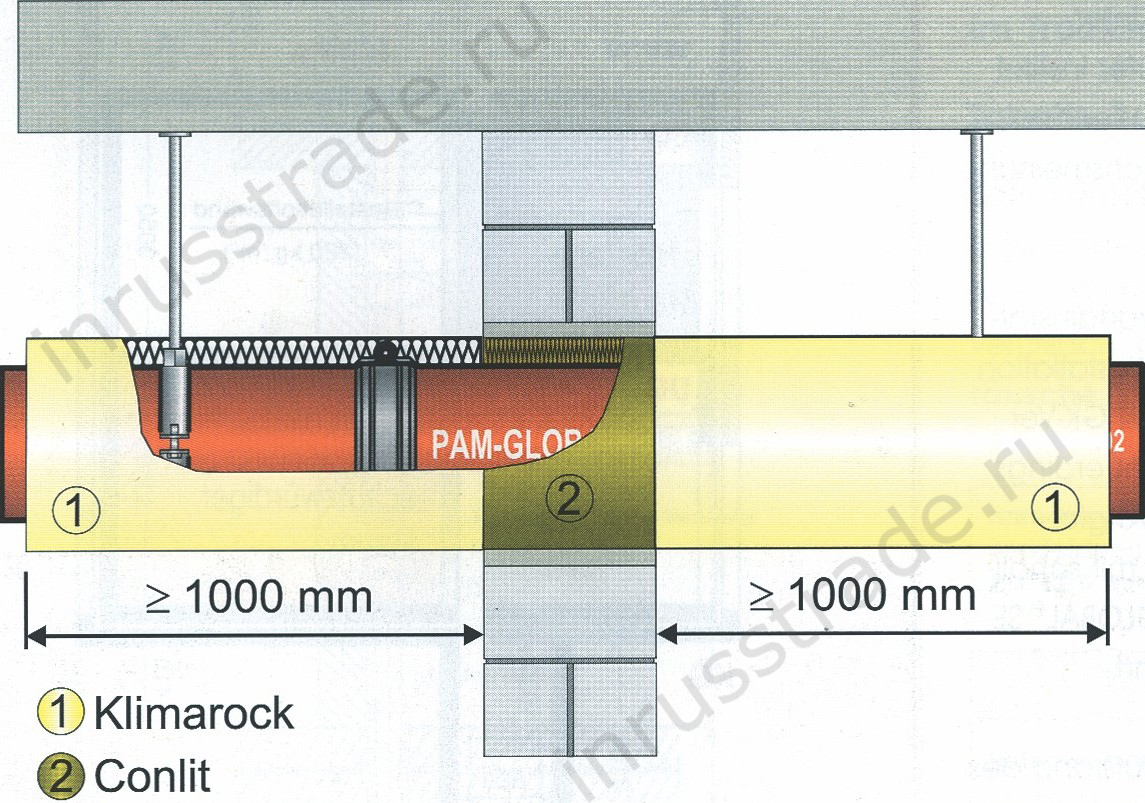

Пример сертифицированных решений проходов через стены системы PAM-GLOBAL^® S.
